CD4009UBM96G4、CD4009UBME4、CD4009UBE对比区别

高亮显示差异参数

型号 CD4009UBM96G4 CD4009UBME4 CD4009UBE

描述 Buffer/Converter 6CH Inverting CMOS 16Pin SOIC T/RCMOS六缓冲器/转换器 CMOs Hex Buffers/ConvertersTEXAS INSTRUMENTS  CD4009UBE..  缓冲器/转换器

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 逻辑芯片逻辑芯片逻辑芯片

安装方式 Surface Mount Surface Mount Through Hole

引脚数 16 16 16

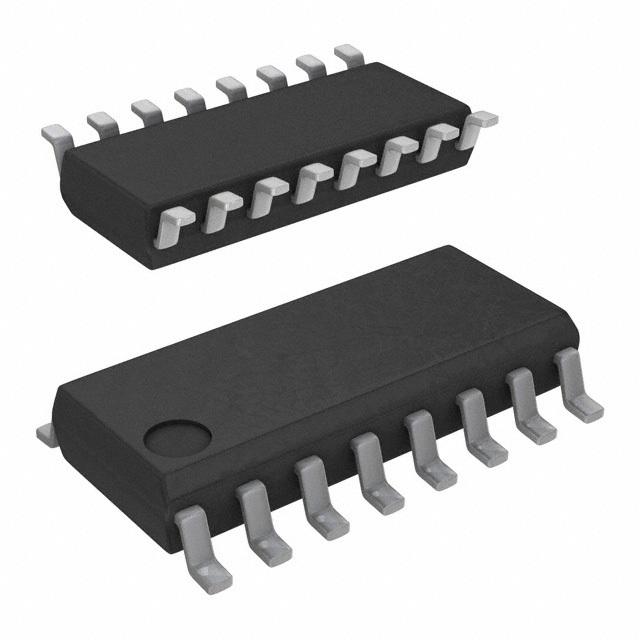

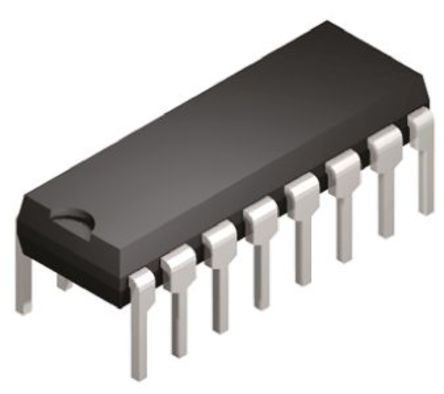

封装 SOIC-16 SOIC-16 DIP-16

电源电压(DC) 3.00V ~ 18.0V 3.00V ~ 18.0V 3.00V ~ 18.0V

输出接口数 6 6 6

电路数 6 6 6

通道数 - - 6

针脚数 - - 16

位数 - - 8

传送延迟时间 - 140 ns 140 ns

电压波节 5.00 V, 10.0 V, 15.0 V 5.00 V, 10.0 V, 15.0 V 5.00 V, 10.0 V, 15.0 V

耗散功率 - - 500 mW

输出电流驱动 -400 µA -400 µA -400 µA

输入数 6 - 6

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) 55 ℃ 55 ℃ -55 ℃

耗散功率(Max) - - 500 mW

电源电压 3V ~ 18V - 3V ~ 18V

电源电压(Max) 18 V 18 V 18 V

电源电压(Min) 3 V 3 V 3 V

长度 10 mm 10 mm 19.3 mm

宽度 4 mm 4 mm 6.35 mm

高度 1.5 mm 1.5 mm 4.57 mm

封装 SOIC-16 SOIC-16 DIP-16

工作温度 -55℃ ~ 125℃ 55℃ ~ 125℃ -55℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15

ECCN代码 - - EAR99
