INA211AIDCKT、INA2126PA、INA198AIDBVT对比区别

高亮显示差异参数

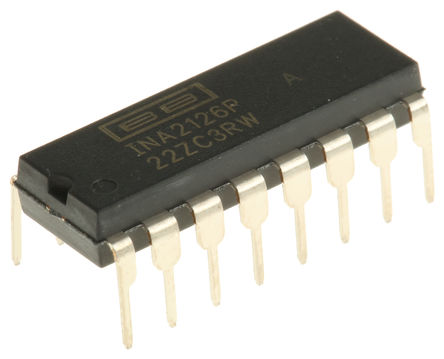

型号 INA211AIDCKT INA2126PA INA198AIDBVT

描述 TEXAS INSTRUMENTS  INA211AIDCKT  电流检测放大器, 双向电流, 1个放大器, 35 µA, SC-70, 6 引脚, -40 °C, 125 °CTEXAS INSTRUMENTS  INA2126PA..  芯片, 仪器放大器, 2通道TEXAS INSTRUMENTS  INA198AIDBVT  电流检测放大器, 共模范围, 1个放大器, 16 µA, SOT-23, 5 引脚, -40 °C, 125 °C

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 放大器、缓冲器仪表放大器运算放大器

安装方式 Surface Mount Through Hole Surface Mount

引脚数 6 16 5

封装 SC-70-6 PDIP-16 SOT-23-5

电源电压(DC) 2.70V (min) 15.0 V 2.70V (min)

供电电流 65 µA 175 µA 700 µA

电路数 1 2 1

通道数 1 2 1

针脚数 6 16 5

共模抑制比 140 dB 90 dB 94 dB

带宽 14 kHz 200 kHz 500 kHz

转换速率 40.0 mV/μs 400 mV/μs 1.00 V/μs

输入补偿电压 35 µV 500 µV 2 mV

输入偏置电流 35 µA 10 nA 16 µA

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -55 ℃ -40 ℃

增益带宽 - 74 dB 80 dB

精度 ±1 % - ±3 %

共模抑制比(Min) 105 dB 74 dB 80 dB

电源电压 2.7V ~ 26V - 2.7V ~ 18V

电源电压(Max) 26 V - 18 V

电源电压(Min) 2.7 V - 2.7 V

增益频宽积 7 kHz - -

静态电流 - 175 µA -

3dB带宽 - 200 kHz -

长度 2 mm 19.3 mm 2.9 mm

宽度 1.25 mm 6.35 mm 1.6 mm

高度 0.9 mm 4.57 mm 1.15 mm

封装 SC-70-6 PDIP-16 SOT-23-5

工作温度 -40℃ ~ 125℃ -40℃ ~ 85℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15

香港进出口证 NLR - -
