LM9076S-3.3、LM9076S-3.3/NOPB、LM9076SX-3.3/NOPB对比区别

高亮显示差异参数

型号 LM9076S-3.3 LM9076S-3.3/NOPB LM9076SX-3.3/NOPB

描述 TEXAS INSTRUMENTS  LM9076S-3.3  固定电压稳压器, LDO, 5.35V至40V, 150mV压差, 3.3V输出, 150mA输出, TO-263-5TEXAS INSTRUMENTS  LM9076S-3.3/NOPB  芯片, 稳压器, LDO, 3.3V, 150mA, TO-263-5LDO（低压降）线性稳压器，150mA，3.0V 至 3.9V，Texas Instruments### LDO（低压降）线性稳压器，Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 5 5 6

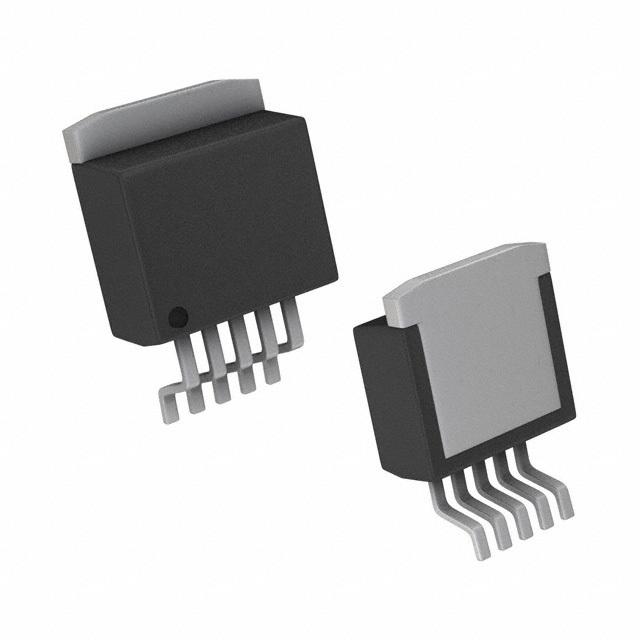

封装 TO-263-6 TO-263-6 TO-263-6

输出接口数 1 1 1

输入电压(DC) - 40.0V (max) 40.0V (max)

输出电压 3.3 V 3.3 V 3.3 V

输出电流 150 mA 150 mA 150 mA

供电电流 - 45µA ~ 4.5mA 45µA ~ 4.5mA

针脚数 5 5 -

静态电流 4.50 mA 4.5 mA 0.025 mA

输出电容类型 Ceramic Ceramic Ceramic

跌落电压 150 mV 250 mV 0.15V @150mA

调节输出数 1 1 1

输入电压(Max) 40 V 40 V 40 V

输入电压(Min) 5.35 V 5.35 V 5.35 V

输出电压(Min) - 3.3 V 3.3 V

输出电流(Max) 0.15 A 0.15 A 150 mA

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

精度 ±3 % ±3 % ±3 %

输入电压 5.35V ~ 40V 5.35V ~ 40V 5.35V ~ 40V

封装 TO-263-6 TO-263-6 TO-263-6

长度 - - 14.35 mm

宽度 - - 10.16 mm

高度 - - 4.57 mm

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tube Tube Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC版本 2015/06/15 2015/06/15 -

REACH SVHC标准 No SVHC - -
