KA7805ETSTU、MC7805ECTBU、MC7805BTG对比区别

高亮显示差异参数

型号 KA7805ETSTU MC7805ECTBU MC7805BTG

描述 线性稳压器 3-Term 1A Positive Short Leads线性稳压器 REGULATOR 1.0A 4%ON SEMICONDUCTOR  MC7805BTG  线性稳压器

数据手册 ---

制造商 Fairchild (飞兆/仙童) Fairchild (飞兆/仙童) ON Semiconductor (安森美)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Through Hole Through Hole Through Hole

引脚数 - - 3

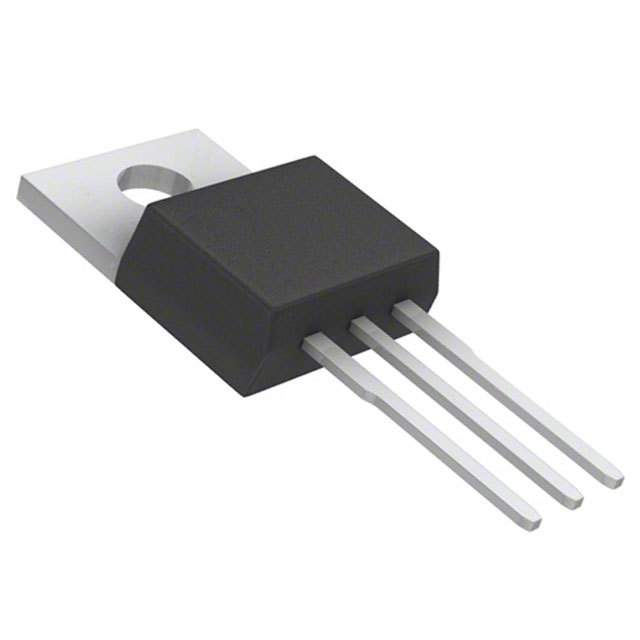

封装 TO-220-3 TO-220-3 TO-220-3

电源电压(DC) - - 35.0V (max)

工作电压 - - 8V ~ 20V

额定电流 - - 1.00 A

无卤素状态 - - Halogen Free

输出接口数 - - 1

输出电压 5 V 5 V 5 V

输出电流 1 A 1 A 1 A

供电电流 - - 8 mA

针脚数 - - 3

极性 - - P-Channel

静态电流 - - 3.2 mA

跌落电压 - - 2V @1A

热阻 - - 5℃/W (RθJC)

输入电压(Max) 40 V 35 V 35 V

输入电压(Min) 40 V 35 V 10 V

输出电压(Min) - - 5 V

输出电流(Max) - - 1 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) 0 ℃ 0 ℃ -40 ℃

精度 - - ±4 %

输出通道数 - - 1

电源电压 - - 35 V

输入电压 ≤35 V ≤35 V 35 V

输入电压(DC) 35.0V (max) 35.0V (max) -

长度 - 10.1 mm 10.28 mm

宽度 - 4.7 mm 4.82 mm

高度 - 9.4 mm 30.02 mm

封装 TO-220-3 TO-220-3 TO-220-3

工作温度 -40℃ ~ 125℃ 0℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Unknown Unknown Active

包装方式 Tube Bulk Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

ECCN代码 EAR99 EAR99 EAR99
