LMR10515XMFX/NOPB、LMR10515XMF/NOPB、LMR10515XMFE/NOPB对比区别
型号 LMR10515XMFX/NOPB LMR10515XMF/NOPB LMR10515XMFE/NOPB
描述 采用 SOT-23 和 LLP 封装的 5.5V 输入电压、1.5A 降压稳压器 5-SOT-23 -40 to 125TEXAS INSTRUMENTS LMR10515XMF/NOPB 直流-直流开关降压(逐步递减)稳压器, 可调, 3V-5.5V输入, 600mV-4.5V输出, 1.5A输出, SOT-23-5TEXAS INSTRUMENTS LMR10515XMFE/NOPB 芯片, 直流/直流转换器, 降压, 1.6MHZ, SOT23-5
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 5 5 5

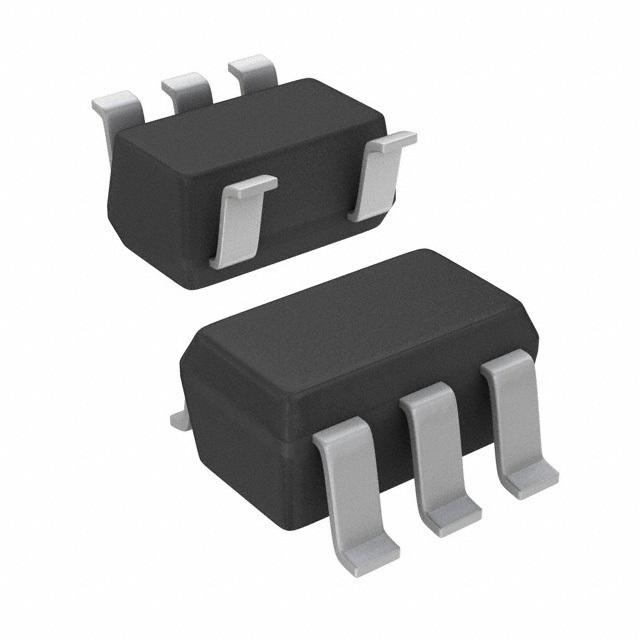

封装 SOT-23-5 SOT-23-5 SOT-23-5
输出接口数 1 1 1
输出电压 0.6V ~ 4.5V 0.6V ~ 4.5V 0.6V ~ 4.5V
输出电流 1.5 A 1.5 A 1.5 A
针脚数 - 5 5
静态电流 3.30 mA 3.30 mA 3.30 mA
调节输出数 1 1 1
开关频率 1.6 MHz 1.6 MHz 1.6 MHz
拓扑结构 Buck Buck Buck
输入电压(Max) 5.5 V 5.5 V 5.5 V
输入电压(Min) 3 V 3 V 3 V
输出电压(Max) 4.5 V 4.5 V 4.5 V
输出电压(Min) 0.6 V 600 mV 600 mV
输出电流(Max) 1.5 A 1.5 A 1.5 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
输入电压 - 3V ~ 5.5V 3V ~ 5.5V
电源电压 - 3 V -
长度 - - 3.05 mm
宽度 - - 1.75 mm
高度 - - 1.3 mm
封装 SOT-23-5 SOT-23-5 SOT-23-5
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - 2015/06/15 2015/06/15
REACH SVHC标准 - No SVHC -
ECCN代码 - EAR99 -
