UC3825ANG4、UC3825N、UC2825AN对比区别

高亮显示差异参数

型号 UC3825ANG4 UC3825N UC2825AN

描述 高速PWM控制器 HIGH-SPEED PWM CONTROLLERTexas Instruments隔离式回扫电源控制器提供恒定电压 (CV) 和恒定电流 (CC) 输出调节，用于提高对较大负载阶跃的瞬时响应。 初级侧调节 (PSR) 无需光耦合器。### 回扫控制器，Texas Instruments电流模式和电压模式 PWM 控制器 初级侧调节 峰值功率模式 低功率PWM 控制器

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片PWM控制器

安装方式 - Through Hole Through Hole

引脚数 16 16 16

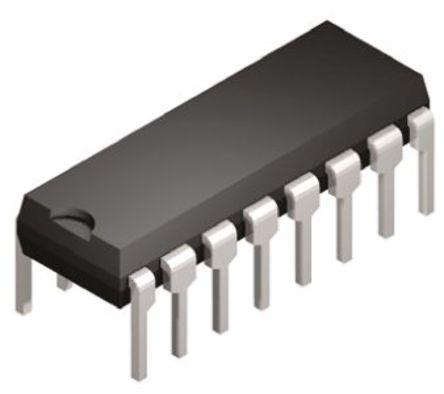

封装 PDIP-16 PDIP-16 PDIP-16

频率 1.00 MHz 1 MHz 1 MHz

电源电压(DC) - 10.0V (min) 12.0V (min)

输出接口数 2 2 2

输出电压 2.00 V 5.1 V 2 V

输出电流 2000 A 200 mA 500 mA

供电电流 36 mA 33 mA 36 mA

调节输出数 2 2 2

上升时间 20 ns 30 ns 20 ns

开关频率 1000 kHz 340kHz ~ 460kHz 1000 kHz

拓扑结构 Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull

占空比 50 % 85 % 50 %

最大占空比 0.5 85 % 50 %

下降时间 20 ns 30 ns 20 ns

工作温度(Max) 70 ℃ 70 ℃ 85 ℃

工作温度(Min) 0 ℃ 0 ℃ -40 ℃

电源电压(Max) - 30 V 20 V

电源电压(Min) - 10 V 12 V

工作电压 - 9.2V ~ 30V -

额定功率 - 1 W -

输入电压(DC) - 15.0 V -

通道数 - 2 -

针脚数 - 16 -

输入电流 - 22.0 mA -

耗散功率 - 1 W -

耗散功率(Max) - 1000 mW -

电源电压 - 8.4.30 VDC -

输入电压 - 15 V -

长度 - 19.3 mm 19.3 mm

宽度 - 6.35 mm 6.35 mm

高度 - 4.57 mm 4.57 mm

封装 PDIP-16 PDIP-16 PDIP-16

工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ -40℃ ~ 85℃ (TA)

产品生命周期 Active Active Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/06/15 -

ECCN代码 EAR99 EAR99 EAR99
