THS3001CDGN、THS3001IDGNR、THS3001CDGNG4对比区别

高亮显示差异参数

型号 THS3001CDGN THS3001IDGNR THS3001CDGNG4

描述 420 - MHz的高速电流反馈放大器 420-MHz HIGH-SPEED CURRENT-FEEDBACK AMPLIFIERS420MHz 电流反馈放大器 8-HVSSOPOP Amp Single Current Fdbk ±16V/32V 8Pin HVSSOP EP Tube

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 放大器、缓冲器运算放大器放大器、缓冲器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 8 8

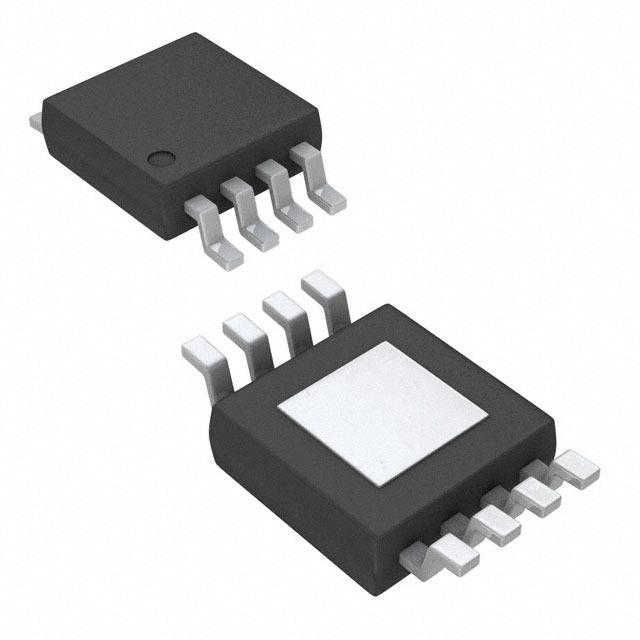

封装 PowerPad-MSOP-8 PowerPad-MSOP-8 PowerPad-MSOP-8

供电电流 6.6 mA 6.6 mA 6.6 mA

电路数 1 1 1

通道数 1 1 1

耗散功率 1.71 W 1.71 W 1.71 W

共模抑制比 62 dB 62 dB 62 dB

输入补偿漂移 5.00 µV/K 5.00 µV/K 5.00 µV/K

带宽 420 MHz 420 MHz 420 MHz

转换速率 6.50 kV/μs 6.50 kV/μs 6.50 kV/μs

增益频宽积 1750 MHz 1750 MHz 1.75 GHz

输入补偿电压 1 mV 1 mV 1 mV

输入偏置电流 2 µA 2 µA 2 µA

可用通道 S S S

工作温度(Max) 70 ℃ 85 ℃ 70 ℃

工作温度(Min) 0 ℃ -40 ℃ 0 ℃

3dB带宽 420 MHz 420 MHz 420 MHz

耗散功率(Max) 1710 mW 1710 mW 1710 mW

共模抑制比(Min) 62 dB 62 dB 62 dB

电源电压(Max) - - 32 V

电源电压(Min) - - 9 V

增益带宽 1750 MHz 1.75 GHz -

宽度 - - 3 mm

封装 PowerPad-MSOP-8 PowerPad-MSOP-8 PowerPad-MSOP-8

工作温度 0℃ ~ 70℃ -40℃ ~ 85℃ 0℃ ~ 70℃

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 - 2015/06/15 -
