74HC377D、SN74HC377N、SN74HC377DW对比区别

高亮显示差异参数

型号 74HC377D SN74HC377N SN74HC377DW

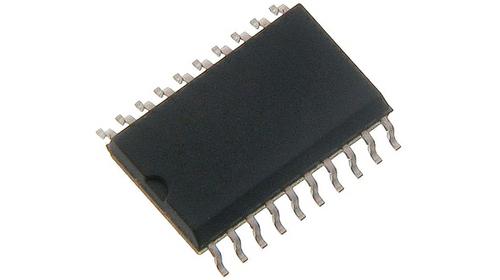

描述 NXP  74HC377D  触发器, 数据许可, 非反相, 正沿, D, 13 ns, 77 MHz, 7.8 mA, SOIC, 20 引脚TEXAS INSTRUMENTS  SN74HC377N  触发器, 非反相, 正沿, D, 12 ns, 23 MHz, 5.2 mA, DIP, 20 引脚TEXAS INSTRUMENTS  SN74HC377DW  触发器, 使能时钟, 非反相, 正沿, D, 12 ns, 64 MHz, 5.2 mA, SOIC, 20 引脚

数据手册 ---

制造商 NXP (恩智浦) TI (德州仪器) TI (德州仪器)

分类 逻辑芯片触发器触发器

安装方式 Surface Mount Through Hole Surface Mount

引脚数 20 20 20

封装 SOIC DIP-20 SOIC-20

频率 77 MHz 23 MHz 64 MHz

电源电压(DC) 2.00V (min) 2.00V ~ 6.00V 2.00V ~ 6.00V

输出电流 7.8 mA 5.2 mA 5.2 mA

针脚数 20 20 20

位数 8 8 8

极性 Non-Inverting Non-Inverting Non-Inverting

逻辑门个数 8 - -

工作温度(Max) 125 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压(Max) 6 V 6 V 6 V

电源电压(Min) 2 V 2 V 2 V

输出接口数 - 8 8

电路数 - 8 8

通道数 - 8 8

时钟频率 - 64 MHz 64 MHz

传送延迟时间 - 34.0 ns 34.0 ns

电压波节 - 6.00 V, 5.00 V, 2.00 V 6.00 V, 5.00 V, 2.00 V

输入电容 - 3 pF 3 pF

输出电流驱动 - -1.00 mA -1.00 mA

输入数 - 8 8

电源电压 - 2V ~ 6V 2V ~ 6V

封装 SOIC DIP-20 SOIC-20

长度 - - 12.8 mm

宽度 - - 7.52 mm

高度 - - 2.35 mm

产品生命周期 Unknown Active Active

包装方式 Each Each Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/12/17 2014/12/17 2015/06/15

工作温度 - -40℃ ~ 85℃ -40℃ ~ 85℃ (TA)

ECCN代码 - EAR99 EAR99
