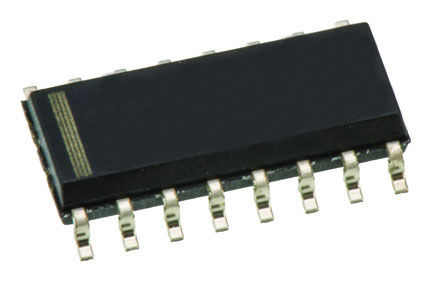

ISO7231ADW、ISO7231CDWR、ISO7231ADWR对比区别

高亮显示差异参数

型号 ISO7231ADW ISO7231CDWR ISO7231ADWR

描述 TEXAS INSTRUMENTS  ISO7231ADW  数字隔离器, 3通道, 95 ns, 3.15 V, 5.5 V, SOIC, 16 引脚2/1 25Mbps 数字隔离器每秒三重数字隔离器一兆 One Megabit per Second Triple Digital Isolators

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 接口隔离器接口隔离器接口隔离器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 16 16 16

封装 SOIC-16 SOIC-16 SOIC-16

电源电压(DC) 3.30 V, 5.00 V 3.30 V, 5.00 V 3.30 V, 5.00 V

上升/下降时间 2 ns 2 ns 2 ns

输出电压 0.1.4.2 V - -

输出电流 15 mA - -

供电电流 13.0 mA 17.5 mA 13.0 mA

通道数 3 3 3

针脚数 16 16 -

耗散功率 220 mW - 220 mW

数据速率 1.00 Mbps 25.0 Mbps 1.00 Mbps

隔离电压 4000 Vpk 2500 Vrms 4000 Vpk

过温保护 No No No

下降时间(Max) 2 ns 2 ns 2 ns

上升时间(Max) 2 ns 2 ns 2 ns

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

耗散功率(Max) 220 mW - 220 mW

电源电压 3.15V ~ 5.5V 3.15V ~ 5.5V 3.15V ~ 5.5V

电源电压(Max) 5.5 V 5.5 V 5.5 V

电源电压(Min) 3.15 V 3.15 V 3.15 V

封装 SOIC-16 SOIC-16 SOIC-16

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Not Recommended for New Designs Active Not Recommended for New Designs

包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15

ECCN代码 EAR99 EAR99 -
