TIL113300W、TIL113M对比区别

高亮显示差异参数

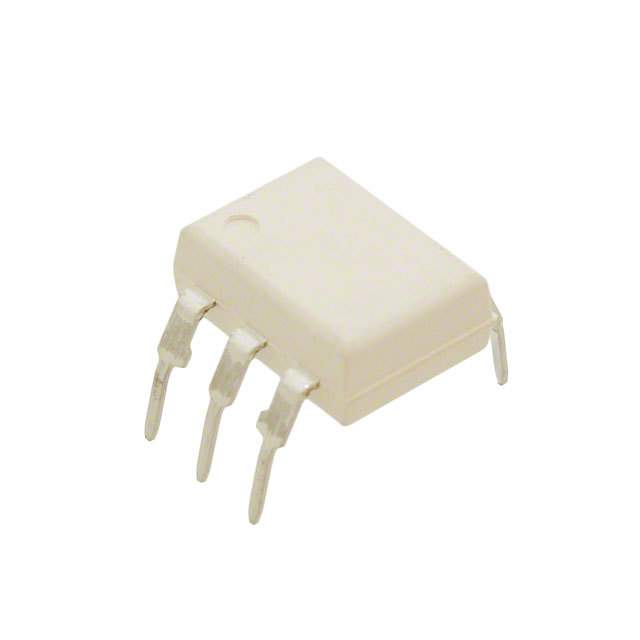

型号 TIL113300W TIL113M

描述 晶体管输出光电耦合器 6-Pin Optocoupler Darlington光耦合器，达林顿晶体管输出，Fairchild Semiconductor### 光耦合器，Fairchild Semiconductor

数据手册 --

制造商 Fairchild (飞兆/仙童) Fairchild (飞兆/仙童)

分类 光耦合器/光隔离器光耦合器/光隔离器

安装方式 Through Hole Through Hole

引脚数 6 6

封装 DIP-6 PDIP-6

通道数 1 1

针脚数 - 6

正向电压 1.2 V 1.2 V

耗散功率 250 mW 250 mW

隔离电压 5300 Vrms 4170 Vrms

正向电流 100 mA 80 mA

输出电压(Max) 30 V 30 V

输入电流(Min) - 80 mA

击穿电压 - 3 V

正向电压(Max) - 1.5 V

正向电流(Max) - 80 mA

工作温度(Max) 100 ℃ 100 ℃

工作温度(Min) -55 ℃ -40 ℃

耗散功率(Max) - 250 mW

输入电压(DC) 1.20 V -

输出电压 ≤30.0 V -

电路数 1 -

上升时间 350 ns -

长度 8.89 mm 8.89 mm

宽度 6.86 mm 6.6 mm

高度 5.08 mm 3.53 mm

封装 DIP-6 PDIP-6

工作温度 -55℃ ~ 100℃ -40℃ ~ 100℃

产品生命周期 Unknown Active

包装方式 Tube Bulk

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

ECCN代码 EAR99 -
