SN74LV10APWRE4、SN74LV10APWTG4、SN74LV10APWR对比区别
型号 SN74LV10APWRE4 SN74LV10APWTG4 SN74LV10APWR
描述 三路3输入正与非门 TRIPLE 3-INPUT POSITIVE-NAND GATEIC GATE NAND 3CH 3-INP 14-TSSOP三路3输入正与非门 TRIPLE 3-INPUT POSITIVE-NAND GATE
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑芯片逻辑芯片逻辑芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14

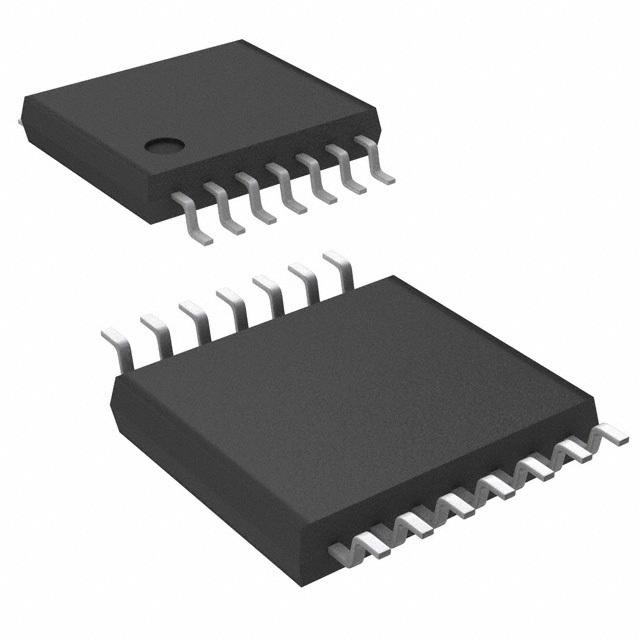

封装 TSSOP-14 TSSOP-14 TSSOP-14
电源电压(DC) - - 2.00V ~ 5.50V
输出接口数 - - 1
输出电流 - 12.0 mA 12.0 mA
电路数 - 3 3
位数 - - 3
传送延迟时间 - - 7.00 ns
电压波节 - - 5.00 V, 3.30 V, 2.50 V
逻辑门个数 - - 3
输出电流驱动 - - -1.00 mA
输入数 - 3 3
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) 40 ℃ 40 ℃ -40 ℃
电源电压 - 2V ~ 5.5V 2V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V -
电源电压(Min) 2 V 2 V -
封装 TSSOP-14 TSSOP-14 TSSOP-14
长度 5 mm 5 mm -
宽度 4.4 mm 4.4 mm -
高度 1.15 mm 1.15 mm -
工作温度 40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Unknown Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - - EAR99
