MUR3020PT、MUR3060WTG、STTH6002CPI对比区别

高亮显示差异参数

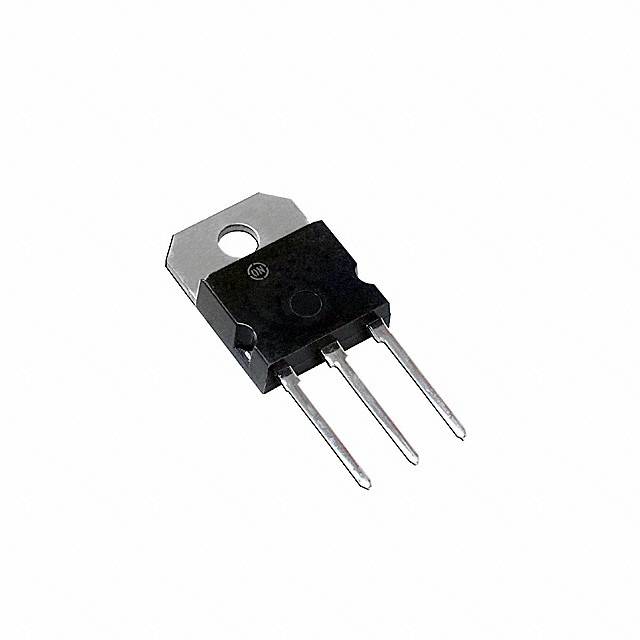

型号 MUR3020PT MUR3060WTG STTH6002CPI

描述 开关模式电源整流器 SWITCHMODE Power RectifiersON SEMICONDUCTOR  MUR3060WTG  快速/超快功率二极管, 双共阴极, 600 V, 30 A, 1.7 V, 60 ns, 150 ASTMICROELECTRONICS  STTH6002CPI  快速/超快二极管, 单, 200 V, 30 A, 1.18 V, 22 ns, 330 A

数据手册 ---

制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ST Microelectronics (意法半导体)

分类 二极管阵列二极管阵列二极管阵列

安装方式 Through Hole Through Hole Through Hole

引脚数 - 3 2

封装 TO-218-3 TO-247-3 TOP-3

额定电压(DC) 200 V 600 V 200 V

额定电流 30.0 A 30.0 A 60.0 A

正向电压 1.05V @15A 1.7 V 1.05V @30A

热阻 - 40 ℃/W -

反向恢复时间 35 ns 60 ns 22 ns

正向电流 - 30 A 30 A

最大正向浪涌电流（Ifsm） - 150 A 330 A

正向电压(Max) 1.05V @15A 1.7 V 1.18 V

正向电流(Max) - 30 A 60 A

工作温度(Max) - 175 ℃ 175 ℃

工作温度(Min) - -65 ℃ -65 ℃

工作结温(Max) - 175 ℃ -

输出电流 - - ≤60.0 A

极性 - - Standard

工作结温 - - 175℃ (Max)

长度 - 16.26 mm 15.5 mm

宽度 - 5.3 mm 4.6 mm

高度 - 21.08 mm 12.85 mm

封装 TO-218-3 TO-247-3 TOP-3

工作温度 - -65℃ ~ 175℃ -

产品生命周期 Unknown Active Active

包装方式 Tube Tube Tube

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 - 2015/12/17 2015/12/17

ECCN代码 - EAR99 EAR99
