TLV2771CDBVRG4、TLV2771CDBVTG4、TLV2771CDBVR对比区别

高亮显示差异参数

型号 TLV2771CDBVRG4 TLV2771CDBVTG4 TLV2771CDBVR

描述 家庭的2.7高转换率轨至轨输出运算放大器，带有关断 FAMILY OF 2.7-HIGH-SLEW-RATE RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN家庭的2.7高转换率轨至轨输出运算放大器，带有关断 FAMILY OF 2.7-HIGH-SLEW-RATE RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWNTEXAS INSTRUMENTS  TLV2771CDBVR  运算放大器, 5.1 MHz, 1个放大器, 10.5 V/µs, 2.5V 至 6V, SOT-23, 5 引脚

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 运算放大器放大器、缓冲器运算放大器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 5 5 5

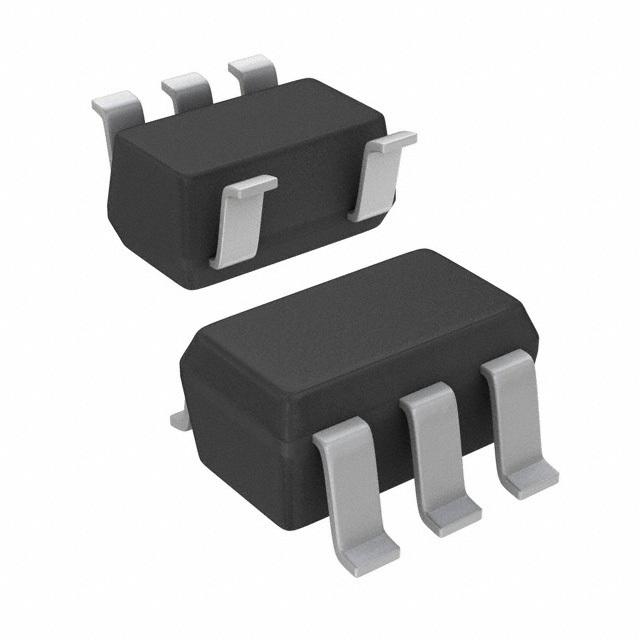

封装 SOT-23-5 SOT-23-5 SOT-23-5

输出电流 ≤50 mA - 4.2 mA

供电电流 1 mA 1 mA 1 mA

电路数 1 1 1

通道数 1 1 1

耗散功率 0.437 W 0.437 W 0.437 W

共模抑制比 70 dB 70 dB 70 dB

输入补偿漂移 2.00 µV/K 2.00 µV/K 2.00 µV/K

带宽 5.10 MHz 5.10 MHz 5.1 MHz

转换速率 10.5 V/μs 10.5 V/μs 10.5 V/μs

增益频宽积 5.1 MHz 5.1 MHz 5.1 MHz

过温保护 No No No

输入补偿电压 500 µV 500 µV 500 µV

输入偏置电流 2 pA 2 pA 2 pA

工作温度(Max) 70 ℃ - 70 ℃

工作温度(Min) 0 ℃ - 0 ℃

增益带宽 5.1 MHz - 5.1 MHz

耗散功率(Max) 437 mW - 437 mW

共模抑制比(Min) 70 dB - 70 dB

针脚数 - - 5

电源电压 - - 2.5V ~ 6V

电源电压(Max) - - 6 V

电源电压(Min) - - 2.5 V

封装 SOT-23-5 SOT-23-5 SOT-23-5

高度 - - 1.3 mm

工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ 0℃ ~ 70℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 - - 2015/06/15
