ADP1712AUJZ-1.2-R7、ADP1714AUJZ-1.2-R7、TLV70012QDDCRQ1对比区别

高亮显示差异参数

型号 ADP1712AUJZ-1.2-R7 ADP1714AUJZ-1.2-R7 TLV70012QDDCRQ1

描述 ANALOG DEVICES  ADP1712AUJZ-1.2-R7  稳压器, 固定LDO, 2.5V至5.5V输入, 1.2V/300mA输出, TSOT-5LDO Regulator Pos 1.2V 0.3A 5Pin TSOT T/R具有使能功能的汽车类、300mA、高 PSRR、低 IQ、低压降稳压器，1.2V 输出 5-SOT-23-THIN -40 to 125

数据手册 ---

制造商 ADI (亚德诺) ADI (亚德诺) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 5 5 5

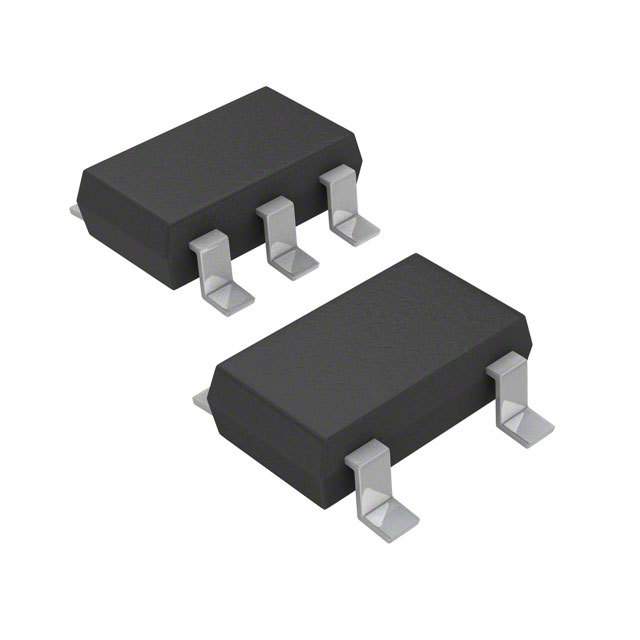

封装 TSOT-23-5 TSOT-23-5 TSOT-23-5

输出接口数 1 1 1

输出电压 1.2 V 1.2 V 1.2 V

输出电流 300 mA 300 mA 300 mA

供电电流 420 µA 420 µA 55µA ~ 270µA

耗散功率 - - 0.5 W

静态电流 - - 30.0 µA

输出电容类型 - - Ceramic

跌落电压 0.17V @300mA 0.17V @300mA 220 mV

调节输出数 - - 1

输入电压(Max) 5.5 V 5.5 V 5.5 V

输入电压(Min) 2.5 V 2.5 V 2 V

输出电压(Min) - - 1.2 V

输出电流(Max) 0.3 A 0.3 A 0.2 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

耗散功率(Max) - - 500 mW

精度 ±1 % ±1 % ±0.5 %

输入电压 2.5V ~ 5.5V 2.5V ~ 5.5V 5.5 V

针脚数 5 - -

电源电压 2.5 V - -

封装 TSOT-23-5 TSOT-23-5 TSOT-23-5

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

军工级 No No -

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2016/06/20 - -
