M74HCT574B1R、MM74HCT574N、SN74HCT574N对比区别

高亮显示差异参数

型号 M74HCT574B1R MM74HCT574N SN74HCT574N

描述 八路D型触发器具有三态输出HCT564反相FLOP - HCT574非反相 OCTAL D-TYPE FLIP FLOP WITH 3 STATE OUTPUT HCT564 INVERTING - HCT574 NON INVERTING八D型锁存器 - 三态八路D类触发器 Octal D-Type Latch - 3-STATE Octal D-Type Flip-FlopTEXAS INSTRUMENTS  SN74HCT574N  触发器, 三态非反相, 正沿, D, 35 ns, 40 MHz, 6 mA, DIP, 20 引脚

数据手册 ---

制造商 ST Microelectronics (意法半导体) Fairchild (飞兆/仙童) TI (德州仪器)

分类 触发器触发器触发器

安装方式 Through Hole Through Hole Through Hole

引脚数 20 20 20

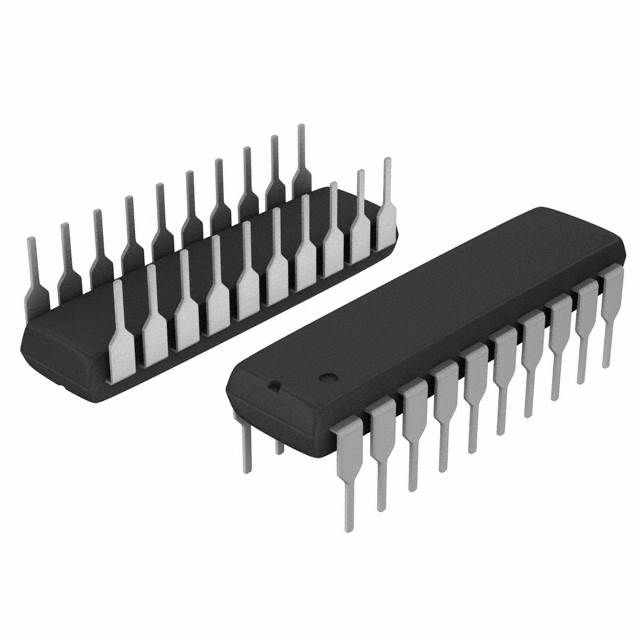

封装 DIP-20 DIP-20 DIP-20

频率 21 MHz 28 MHz 40 MHz

电源电压(DC) 5.00 V, 5.50 V (max) 5.50V (max) 4.50V ~ 5.50V

输出接口数 8 - 8

输出电流 - 7.2 mA 6 mA

电路数 8 8 8

通道数 - 8 8

针脚数 - - 20

时钟频率 50 MHz 33 MHz 40 MHz

位数 8 8 8

传送延迟时间 - - 41.0 ns

极性 Non-Inverting Non-Inverting Non-Inverting

电压波节 - - 5.00 V

输入电容 5 pF 10 pF 3 pF

输出电流驱动 - - -1.00 mA

输入数 8 1 8

工作温度(Max) 125 ℃ 85 ℃ 85 ℃

工作温度(Min) -55 ℃ 40 ℃ -40 ℃

电源电压 4.5V ~ 5.5V 4.5V ~ 5.5V 4.5V ~ 5.5V

电源电压(Max) - 5.5 V 5.5 V

电源电压(Min) - 4.5 V 4.5 V

逻辑门个数 - 8 -

宽度 - 6.6 mm 6.35 mm

封装 DIP-20 DIP-20 DIP-20

长度 - 26.42 mm -

高度 - 3.3 mm -

工作温度 -55℃ ~ 125℃ (TA) -40℃ ~ 85℃ (TA) -40℃ ~ 85℃

产品生命周期 Active Obsolete Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - 2014/12/17 2015/06/15

ECCN代码 - EAR99 EAR99
