MBR3045PT-E3/45、STPS30L45CW、MBR3045WTG对比区别

高亮显示差异参数

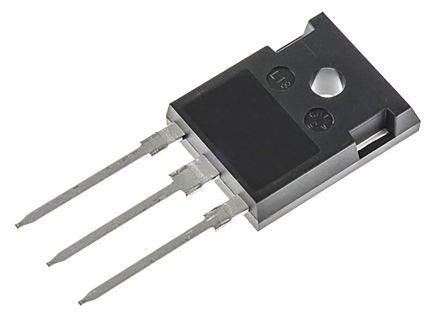

型号 MBR3045PT-E3/45 STPS30L45CW MBR3045WTG

描述 高性能肖特基整流器，30A 至 40A，Vishay Semiconductor肖特基整流器是半导体二极管，具有极低的正向电压降和非常快的切换作用。 肖特基二极管的反向恢复时间非常快。 肖特基二极管适用于需要快速切换和低功耗的应用。### 肖特基整流器，Vishay Semiconductor电力低压降肖特基整流器 LOW DROP POWER SCHOTTKY RECTIFIER开关模式电源整流器 SWITCHMODE Power Rectifier

数据手册 ---

制造商 VISHAY (威世) ST Microelectronics (意法半导体) ON Semiconductor (安森美)

分类 肖特基二极管二极管阵列二极管阵列

安装方式 Through Hole Through Hole Through Hole

引脚数 3 3 3

封装 TO-3-3 TO-247-3 TO-247-3

额定电压(DC) - 45.0 V 45.0 V

额定电流 - 30.0 A 30.0 A

针脚数 - 3 -

正向电压 0.76 V 550mV @15A 760mV @30A

正向电流 30000 mA 30000 mA 30 A

最大正向浪涌电流（Ifsm） 200 A 220 A 200 A

正向电压(Max) 760mV @30A 550mV @15A 760mV @30A

正向电流(Max) 30 A 30 A 30000 mA

工作温度(Max) 150 ℃ 150 ℃ 175 ℃

工作温度(Min) -65 ℃ -65 ℃ -65 ℃

工作结温 - 150℃ (Max) -

最大反向电压（Vrrm） 45 V - -

无卤素状态 - - Halogen Free

长度 16.4 mm 15.75 mm -

宽度 5.16 mm 5.15 mm -

高度 21.3 mm 20.15 mm -

封装 TO-3-3 TO-247-3 TO-247-3

工作温度 - -65℃ ~ 150℃ -65℃ ~ 175℃

产品生命周期 Active Active Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 - - 2015/12/17

ECCN代码 - - EAR99
