22-28-4167、TSW-116-07-G-S、68001-416对比区别

高亮显示差异参数

型号 22-28-4167 TSW-116-07-G-S 68001-416

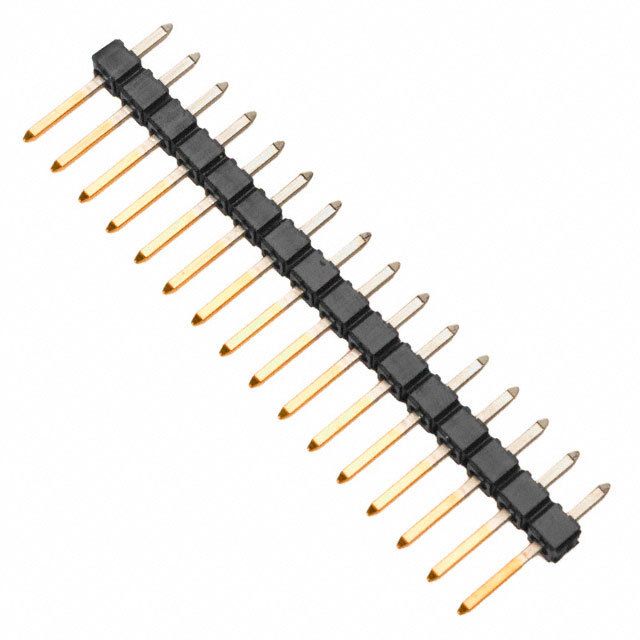

描述 2.54毫米（ .100 ）间距KK®头，分离式，立式， 16电路， 0.76μm （ 30μ ），金（Au ）选择性镀层，配合针脚长度8.13毫米（ 0.320 ） 2.54mm (.100) Pitch KK® Header, Breakaway, Vertical, 16 Circuits, 0.76μm (30μ) Gold (Au) Selective Plating, Mating Pin Length 8.13mm (.320)板至板连接, 2.54 mm, 16 触点, 针座, TSW Series, 通孔安装, 1 排CONN HEADER 16POS .100 STR TIN

数据手册 ---

制造商 Molex (莫仕) Samtec (申泰电子) FCI Electronics (法马通)

分类 插头插座板对板连接器插头插座

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.54 mm 2.54 mm 2.54 mm

极性 Male Male Male

触点电镀 Gold Gold Tin over Nickel, Tin

额定电压(DC) - - 1.50 kV

额定电流 4.00 A - 3.00 A

绝缘电阻 - - 5.00 GΩ

排数 1 1 1

易燃性等级 - - UL 94 V-0

针脚数 16 16 16

触点数 16 16 -

灼热丝测试标准 Non-Compliant - -

无卤素状态 Not Low Halogen - -

方向 Vertical - -

电路数 16 - -

额定电流(Max) - 6.3A/触头 -

工作温度(Max) - 125 ℃ -

工作温度(Min) - -55 ℃ -

额定电压(Max) - 550 VAC -

引脚间距 2.54 mm 2.54 mm 2.54 mm

长度 40.6 mm 40.6 mm -

宽度 2.49 mm 2.54 mm -

高度 2.29 mm 8.38 mm -

颜色 - Black Black

触点材质 Tin Phosphor Bronze Phosphor Bronze

外壳材质 Nylon Plastic Nylon

外壳颜色 Black Black -

工作温度 - -55℃ ~ 125℃ -

产品生命周期 Active Active Obsolete

包装方式 Bulk Bag Bag, Tube

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/06/15 -
