TSW-116-07-G-S

TSW-116-07-G-S

数据手册.pdf
Samtec(申泰电子) 连接器与适配器

板至板连接, 2.54 mm, 16 触点, 针座, TSW Series, 通孔安装, 1 排

公司的TSW系列是一款标准端子针座. 这款无护罩通孔针座带有0.025英寸 0.635mm方柱, 可配合Samtec SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW, IDSD, IDSS, SMSD, SMSS系列使用. 可选择单排, 双排和三排选项, 可选择多种高度, 主体位置, 直型或直角引脚. 该产品为Extended Life Product™, 符合10年混合流动气体 MFG要求, 30µ英寸镀金, 插拔次数 250至2500. 这款连接器可选择连接柱带镀闪金, 尾部带镀雾锡/柱带10µ英寸 0.25µm镀金, 尾部带镀雾锡/柱带10µ英寸 0.25µm镀金/平衡带闪金/镀雾锡选项. TSW系列连接器可选择多种业界标准引脚数量, 端子长度, 适用于需要信号完整性和可靠性的应用.

.
0.100英寸 所有路已填充, 0.200英寸 每隔一路置填充引脚中心选项
.
每行的引脚数为01至50 0.100英寸中心版本, 02至25 0.200英寸中心版本
.
工作温度范围: -55°C至+125°C 金, -55°C至+105°C 锡
.
端子材料是磷青铜
.
黑色玻璃填充聚酯绝缘材料
.
符合UL E111594和CSA 090871_0_000 标准
.
可选锁定引线和锁定夹功能
TSW-116-07-G-S中文资料参数规格
技术参数

触点数 16

极性 Male

触点电镀 Gold

排数 1

针脚数 16

额定电流Max 6.3A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 550 VAC

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 40.6 mm

宽度 2.54 mm

高度 8.38 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bag

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

TSW-116-07-G-S引脚图与封装图
TSW-116-07-G-S引脚图

TSW-116-07-G-S引脚图

TSW-116-07-G-S封装图

TSW-116-07-G-S封装图

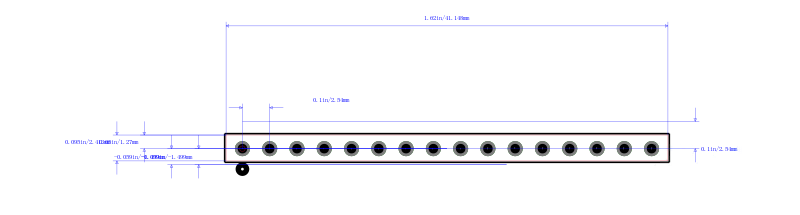

TSW-116-07-G-S封装焊盘图

TSW-116-07-G-S封装焊盘图
