HEF40106BTT,112、HEF40106BTT,118、CD40106BPW对比区别

高亮显示差异参数

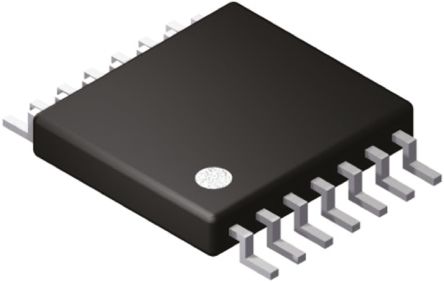

型号 HEF40106BTT,112 HEF40106BTT,118 CD40106BPW

描述 NXP HEF40106BTT,112 六 施密特 反相器, 2.4mA, 3 → 15 V电源, 14引脚 TSSOP封装施密特触发器反相器, HEF4000,1输入, 3 V至15 V, TSSOP-14TEXAS INSTRUMENTS  CD40106BPW  非门, 施密特触发, 1输入, 6.8 mA, 3V至18V, TSSOP-14

数据手册 ---

制造商 Nexperia (安世) Nexperia (安世) TI (德州仪器)

分类 逻辑控制器逻辑控制器逻辑芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 14 14 14

封装 TSSOP-14 TSSOP-14 TSSOP-14

电路数 6 6 6

通道数 6 6 -

输入数 6 1 1

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -55 ℃

电源电压 3V ~ 15V 3V ~ 15V 3V ~ 18V

电源电压(Max) 15 V 15 V 18 V

电源电压(Min) 3 V 3 V 3 V

电源电压(DC) - - 3.00V ~ 18.0V

输出接口数 - - 6

输出电流 - - 6.8 mA

针脚数 - 14 14

位数 - - 6

传送延迟时间 - - 280 ns

电压波节 - - 5.00 V, 10.0 V, 15.0 V

输出电流驱动 - - -1.00 mA

长度 5.1 mm - 5 mm

宽度 4.5 mm - 4.4 mm

高度 0.95 mm - 1.15 mm

封装 TSSOP-14 TSSOP-14 TSSOP-14

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -55℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Bulk Tape & Reel (TR) Each

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 无铅 无铅 Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15

ECCN代码 EAR99 EAR99 EAR99
