LM2841YMK-ADJL/NOPB、LM2841YMKX-ADJL/NOPB、LM2841YMK-ADJL对比区别
型号 LM2841YMK-ADJL/NOPB LM2841YMKX-ADJL/NOPB LM2841YMK-ADJL
描述 Step-Down DC/DC Converters (Integrated Switch) over 35V Input Max., Texas Instruments### 直流/直流开关调节器转换器（集成开关），Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升（升压）、步降（降压）、步升/降（增压/降压）和反相类型，为每个直流稳压器应用提供高效的解决方案。LM2840 / LM2841 / LM2842 / LM2840 -Q1 / LM2841 -Q1 / LM2842 -Q1 100/300/600毫安42V输入降压型DC / DC稳压器，薄型SOT LM2840/LM2841/LM2842/ LM2840-Q1/LM2841-Q1/LM2842-Q1 100/300/600 mA 42V Input Step-Down DC/DC Regulator in Thin SOT100/300/600毫安42V输入降压型DC / DC薄型稳压器SOT- 23 100/300/600 mA 42V Input Step-Down DC/DC Regulator in Thin SOT-23
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器电源管理
安装方式 Surface Mount Surface Mount -
引脚数 6 6 6

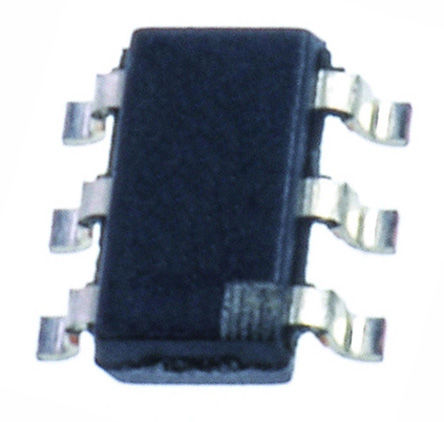

封装 TSOT-23-6 TSOT-23-6 TSOT-23
输出接口数 1 1 1
输出电压 0.765V ~ 34V 0.765V ~ 34V -
输出电流 300 mA 300 mA 300 mA
静态电流 1.35 mA 1.35 mA 1.35 mA
调节输出数 1 1 -
开关频率 1.25 MHz 1.25 MHz -
拓扑结构 Buck Buck -
输入电压(Max) 42 V 42 V 42 V
输入电压(Min) 4.5 V 4.5 V 4.5 V
输出电压(Max) 34 V 34 V -
输出电压(Min) 765 mV 0.765 V -
输出电流(Max) 300 mA 0.3 A 0.3 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
针脚数 6 - -
开关电流 0.525 A - -
电源电压 4.5 V - -
输入电压 4.5V ~ 42V - -
封装 TSOT-23-6 TSOT-23-6 TSOT-23
长度 2.97 mm - -
宽度 1.65 mm - -
高度 0.87 mm - -
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ (TJ) -
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free -
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/06/15 - -
