P6SMB15CAT3、P6SMB15CAT3G、1SMB15CAT3G对比区别

高亮显示差异参数

型号 P6SMB15CAT3 P6SMB15CAT3G 1SMB15CAT3G

描述 600瓦峰值功率齐纳瞬态电压抑制器 600 Watt Peak Power Zener Transient Voltage SuppressorsON SEMICONDUCTOR  P6SMB15CAT3G  双向TVS二极管ON SEMICONDUCTOR  1SMB15CAT3G  TVS二极管, AEC-Q309, AEC-Q101 1SMB系列, 双向, 15 V, 24.4 V, DO-214AA, 2 引脚

数据手册 ---

制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ON Semiconductor (安森美)

分类 二极管TVS二极管TVS二极管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 2

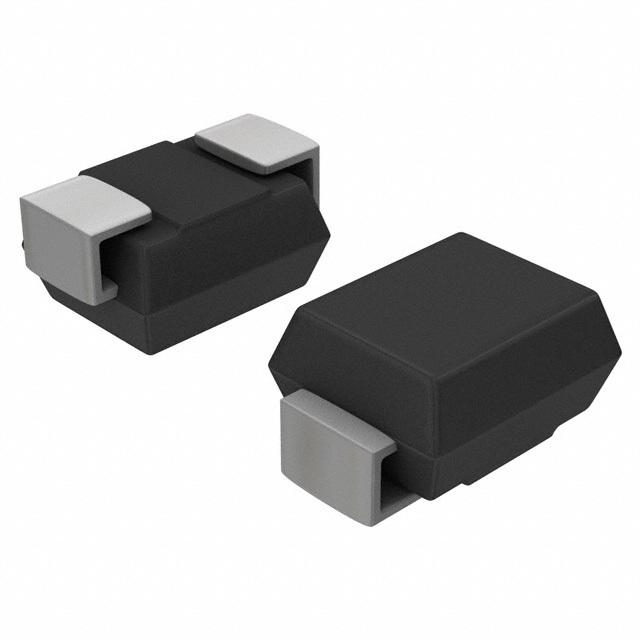

封装 DO-214AA SMB DO-214AA

额定电压(DC) 15.0 V 15.0 V 15.0 V

额定功率 600 W 600 W 600 W

击穿电压 15.1 V 15.05 V 16.7 V

钳位电压 21.2 V 21.2 V 24.4 V

最大反向电压（Vrrm） 12.8V 12.8V 15V

测试电流 1 mA 1 mA 1 mA

脉冲峰值功率 600 W 600 W 600 W

最小反向击穿电压 14.3 V 14.3 V 16.7 V

工作温度(Max) 150 ℃ 150 ℃ 150 ℃

工作温度(Min) -65 ℃ -65 ℃ -65 ℃

工作结温 -65℃ ~ 150℃ -65℃ ~ 150℃ -65℃ ~ 150℃

工作电压 - 12.8 V -

电路数 - 1 1

针脚数 - 2 2

耗散功率 - 600 W 600 W

最大反向击穿电压 - 15.8 V 18.5 V

击穿电压 - 14.3 V 16.7 V

额定电流 - - 24 A

电容 - - 555 pF

无卤素状态 - - Halogen Free

工作结温(Max) - - 150 ℃

电源电压 - - 15 VDC

长度 4.57 mm 4.57 mm 4.57 mm

宽度 3.81 mm 3.95 mm 3.81 mm

高度 2.41 mm 2.41 mm 2.41 mm

封装 DO-214AA SMB DO-214AA

工作温度 -65℃ ~ 150℃ (TJ) -65℃ ~ 150℃ (TJ) -65℃ ~ 150℃ (TJ)

产品生命周期 Unknown Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC版本 - 2015/12/17 2015/12/17

REACH SVHC标准 - - No SVHC

ECCN代码 EAR99 EAR99 EAR99
