SN74AUC1G32DCKR、SN74AUC1G32DCKRG4、SN74AUC1G32DCKRE4对比区别
型号 SN74AUC1G32DCKR SN74AUC1G32DCKRG4 SN74AUC1G32DCKRE4
描述 TEXAS INSTRUMENTS SN74AUC1G32DCKR 或门, AUC系列, 2输入, 1门, 800 mV至2.7V, SC-70-5单路2输入正或门 SINGLE 2-INPUT POSITIVE-OR GATE单路2输入正或门 SINGLE 2-INPUT POSITIVE-OR GATE
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑芯片逻辑芯片逻辑芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 5 5 5

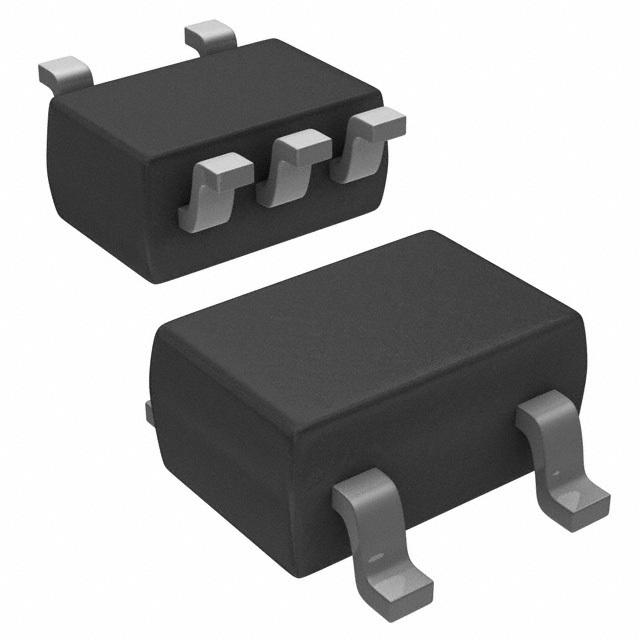

封装 SC-70-5 SC-70-5 SC-70-5
电源电压(DC) 800mV ~ 2.70V 800mV ~ 2.70V 800mV ~ 2.70V
输出接口数 1 1 1
电路数 1 1 1
位数 1 1 1
传送延迟时间 2.10 ns 2.10 ns 2.10 ns
电压波节 800 mV, 1.20 V, 1.50 V, 1.80 V, 2.50 V 800 mV, 1.20 V, 1.50 V, 1.80 V, 2.50 V 800 mV, 1.20 V, 1.50 V, 1.80 V, 2.50 V
逻辑门个数 1 1 1
输出电流驱动 -1.00 mA -1.00 mA -1.00 mA
输入数 2 2 2
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 0.8V ~ 2.7V 0.8V ~ 2.7V 0.8V ~ 2.7V
电源电压(Max) 2.7 V 2.7 V 2.7 V
电源电压(Min) 0.8 V 0.8 V 0.8 V
针脚数 5 - -
长度 2 mm 2 mm 2 mm
宽度 1.25 mm 1.25 mm 1.25 mm
高度 1 mm 0.9 mm 0.9 mm
封装 SC-70-5 SC-70-5 SC-70-5
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/06/15 - -
香港进出口证 NLR NLR NLR
ECCN代码 EAR99 - -
