TPS72201DBVR、TPS72201DBVTG4、TPS72201DBVRG4对比区别

高亮显示差异参数

型号 TPS72201DBVR TPS72201DBVTG4 TPS72201DBVRG4

描述 低输入电压， CAP免费的50 - mA低压降线性稳压器 LOW INPUT VOLTAGE, CAP FREE 50-mA LOW-DROPOUT LINEAR REGULATORSLDO Regulator Pos 1.22V to 2.5V 0.05A 5Pin SOT-23 T/R低压差稳压器 Low-Noise Low Input Voltage 50mA

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 5 5 5

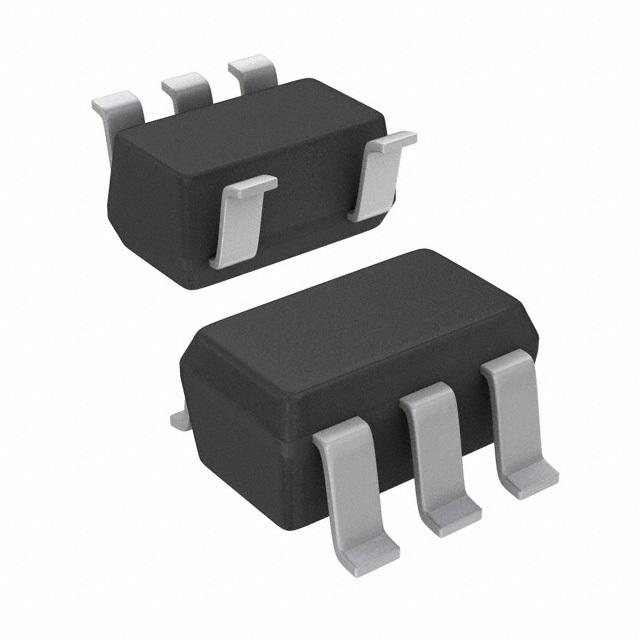

封装 SOT-23-5 SOT-23-5 SOT-23-5

输出接口数 1 1 1

输出电压 1.22V ~ 2.5V 1.22V ~ 2.5V 1.22V ~ 2.5V

输出电流 50 mA 50 mA 50 mA

耗散功率 0.555 W 0.555 W 0.555 W

静态电流 0.085 mA 280 µA 280 µA

输出电容类型 Ceramic Ceramic Ceramic

跌落电压 0.05V @50mA 0.05V @50mA 0.05V @50mA

调节输出数 1 1 1

输入电压(Max) 5.5 V 5.5 V 5.5 V

输入电压(Min) 1.8 V 1.8 V 1.8 V

输出电流(Max) 0.05 A 0.05 A -

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

耗散功率(Max) 555 mW 555 mW -

精度 ±3 % ±3 % -

输入电压 1.8V ~ 5.5V 1.8V ~ 5.5V 1.8V ~ 5.5V

输入电压(DC) 5.50V (max) - -

供电电流 120µA ~ 550µA - -

输出电压(Max) 2.5 V - -

输出电压(Min) 1.22 V - -

封装 SOT-23-5 SOT-23-5 SOT-23-5

长度 - - 2.9 mm

宽度 - - 1.6 mm

高度 - - 1.15 mm

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
