TPS54527DDA、TPS54527DDAR、TPS56528DDAR对比区别

高亮显示差异参数

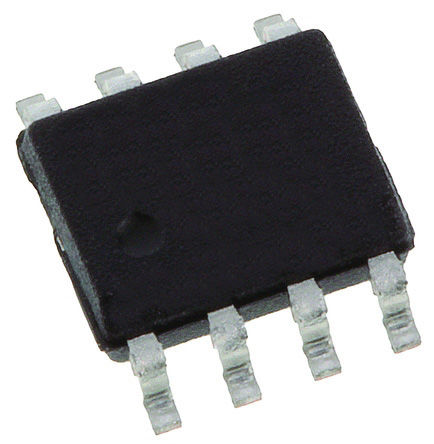

型号 TPS54527DDA TPS54527DDAR TPS56528DDAR

描述 TEXAS INSTRUMENTS  TPS54527DDA  直流-直流开关降压(逐步递减)稳压器, 可调, 4.5V-18V输入, 760mV-6V输出, 5A输出, PPAD-8D-CAP2模式的5A同步降压转换器4.5V至18V输入， 5 -A同步降压转换器与先进的生态modeâ ?? ¢ 4.5V to 18V Input, 5-A Synchronous Step-Down Converter with Advanced Eco-mode™

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 8 8

封装 SOIC-8 HSOP-8 HSOP-8

输出接口数 1 1 1

输出电压 0.76V ~ 6V 0.76V ~ 6V 0.6V ~ 7V

输出电流 5 A 5 A 5 A

静态电流 900 µA 900 µA 250 µA

调节输出数 1 1 1

开关频率 650 kHz 650 kHz 650 kHz

拓扑结构 Buck Buck Buck

输入电压(Max) 18 V 18 V 18 V

输入电压(Min) 4.5 V 4.5 V 4.5 V

输出电压(Max) 6 V 6 V 7 V

输出电压(Min) 760 mV 0.76 V 0.6 V

输出电流(Max) 5 A 0.005 A 5 A

工作温度(Max) 85 ℃ 85 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

输入电压 4.5V ~ 18V 4.5V ~ 18V 18 V

针脚数 8 8 -

输出电流(Min) 0 A - -

封装 SOIC-8 HSOP-8 HSOP-8

长度 5 mm 4.9 mm -

宽度 4 mm 3.9 mm -

高度 1.55 mm - -

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA)

产品生命周期 Active Active Active

包装方式 Bulk Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/06/15 - -

香港进出口证 - NLR -

ECCN代码 EAR99 - -
