TLVH431QDBZT、TLVH431QDBZTG4、TLVH431AIL3T对比区别

高亮显示差异参数

型号 TLVH431QDBZT TLVH431QDBZTG4 TLVH431AIL3T

描述 低电压可调节精密并联稳压器 LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORS低电压可调节精密并联稳压器 LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORSTLVH431 系列 可调 1.24 至 18 V ±0.5 % 可编程 电压基准- SOT-23-3

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) ST Microelectronics (意法半导体)

分类 电压基准芯片电压基准芯片电压基准芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 3 3 3

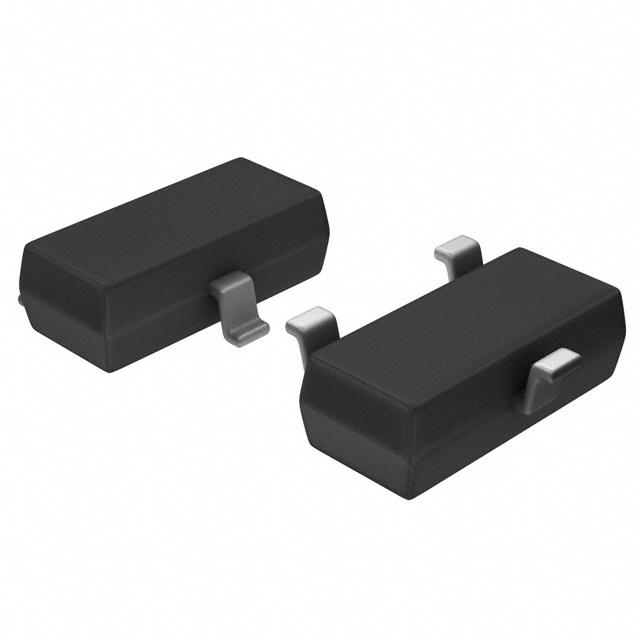

封装 SOT-23-3 SOT-23-3 SOT-23-3

容差 ±1.5 % ±1.5 % ±0.5 %

输出电压 1.24V ~ 18V - 1.24V ~ 18V

输出电流 70 mA 70 mA 60 mA

通道数 1 - 1

针脚数 - - 3

输入电压(Max) - - 22 V

输出电压(Max) 18 V 18 V 18 V

输出电压(Min) 1.24 V 1.24 V 1.24 V

工作温度(Max) - 125 ℃ 125 ℃

工作温度(Min) - 40 ℃ -40 ℃

精度 ±1.5 % - 0.1 mV

输入电压 1.24V ~ 18V 20 V 1.24V ~ 18V

高度 - 1 mm 0.95 mm

封装 SOT-23-3 SOT-23-3 SOT-23-3

长度 - 2.92 mm -

宽度 - 1.3 mm -

工作温度 -40℃ ~ 125℃ (TA) -40℃ ~ 125℃ (TA) -40℃ ~ 125℃ (TA)

温度系数 ±129 ppm/℃ ±138 ppm/℃ ±100 ppm/℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ECCN代码 - - EAR99
