0022284103、22-28-4102、TSW-110-07-T-S对比区别

高亮显示差异参数

型号 0022284103 22-28-4102 TSW-110-07-T-S

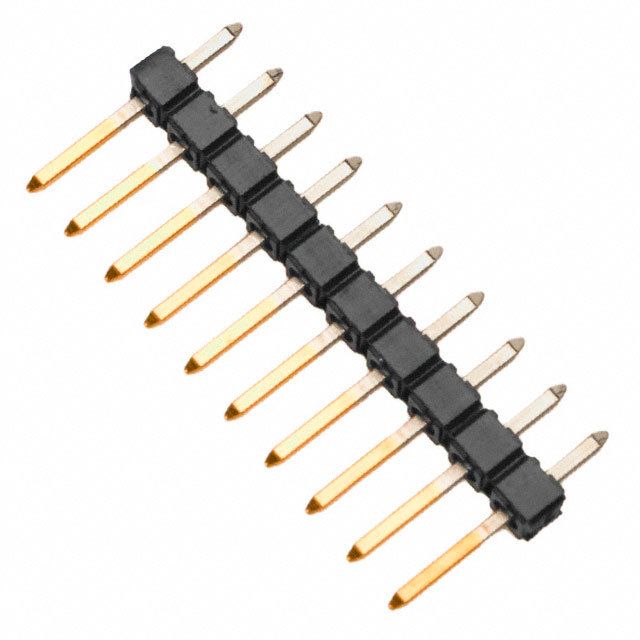

描述 2.54毫米（ .100 ）间距KK®头，分离式，立式， 10电路， 0.38μm （ 15μ ），金（Au ）选择性电镀 2.54mm (.100) Pitch KK® Header, Breakaway, Vertical, 10 Circuits, 0.38μm (15μ) Gold (Au) Selective Plating2.54毫米（ .100 ）间距KK®头，分离式，立式， 10电路，锡（Sn ）镀层，配合针脚长度7.49毫米（ 0.295 ） 2.54mm (.100) Pitch KK® Header, Breakaway, Vertical, 10 Circuits, Tin (Sn) Plating, Mating Pin Length 7.49mm (.295)SAMTEC TSW-110-07-T-S Board-To-Board Connector, 2.54mm, 10Contacts, Header, TSW Series, Through Hole, 1Rows

数据手册 ---

制造商 Molex (莫仕) Molex (莫仕) Samtec (申泰电子)

分类 插头插座插头插座板对板连接器

安装方式 Through Hole Through Hole Through Hole

引脚间距 - 2.54 mm 2.54 mm

触点数 10 10 10

极性 Male Male Male

触点电镀 - Tin Tin

排数 1 1 1

针脚数 10 10 10

额定电流(Max) 4A/触头 - 6.3A/触头

工作温度(Max) 80 ℃ - 105 ℃

工作温度(Min) -40 ℃ - -55 ℃

额定电压(Max) 500 V - 550 VAC

拔插次数 100 - -

接触电阻(Max) 20 mΩ - -

额定电流 - 4.00 A -

灼热丝测试标准 - Non-Compliant -

无卤素状态 - Not Low Halogen -

方向 - Vertical -

电路数 - 10 -

长度 - 25.4 mm 25.4 mm

宽度 - 2.49 mm 2.54 mm

高度 8.38 mm 9.78 mm 8.38 mm

引脚间距 - 2.54 mm 2.54 mm

外壳颜色 Black Black Black

颜色 - Black Black

触点材质 Brass Phosphor Bronze Phosphor Bronze

工作温度 - - -55℃ ~ 105℃

外壳材质 - Nylon Plastic

产品生命周期 Unknown Active Active

包装方式 Bag Bulk Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15

ECCN代码 - - EAR99
