22-28-4102
数据手册.pdfMolex(莫仕)
连接器与适配器
22-28-4102中文资料参数规格
技术参数
触点数 10
极性 Male
触点电镀 Tin
额定电流 4.00 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 10
针脚数 10
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 25.4 mm
宽度 2.49 mm
高度 9.78 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
22-28-4102引脚图与封装图

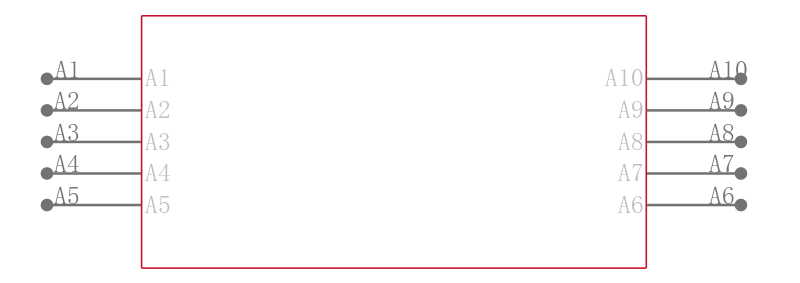

22-28-4102引脚图
22-28-4102封装图

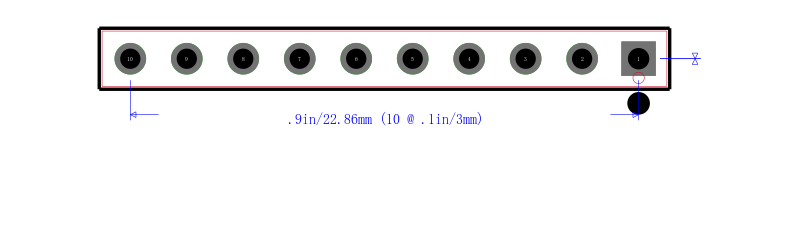

22-28-4102封装焊盘图
在线购买22-28-4102
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 22-28-4102 | Molex 莫仕 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 10电路，锡（Sn ）镀层，配合针脚长度7.49毫米（ 0.295 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 10 Circuits, Tin Sn Plating, Mating Pin Length 7.49mm .295 | 搜索库存 |
替代型号22-28-4102
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 22-28-4102 品牌： Molex 莫仕 封装： Male 10Position | 当前型号 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 10电路，锡（Sn ）镀层，配合针脚长度7.49毫米（ 0.295 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 10 Circuits, Tin Sn Plating, Mating Pin Length 7.49mm .295 | 当前型号 |
| 型号： 22-28-4100 品牌： 莫仕 封装： 10Contact 2.54mm Male | 完全替代 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 10电路，锡（Sn ）镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 10 Circuits, Tin Sn Plating, Mating Pin Length 6.09mm .240 | 22-28-4102和22-28-4100的区别 |
| 型号： 0022284103 品牌： 莫仕 封装： Male | 完全替代 | 2.54毫米（ .100 ）间距KK®头，分离式，立式， 10电路， 0.38μm （ 15μ ），金（Au ）选择性电镀 2.54mm .100 Pitch KK® Header, Breakaway, Vertical, 10 Circuits, 0.38μm 15μ Gold Au Selective Plating | 22-28-4102和0022284103的区别 |
| 型号： TSW-110-14-T-S 品牌： 申泰电子 封装： Male 10Contact 10Position | 类似代替 | 板至板连接, 2.54 mm, 10 触点, 针座, TSW Series, 通孔安装, 1 排 | 22-28-4102和TSW-110-14-T-S的区别 |
