MC74VHC1G01DTT1、MC74VHC1G01DTT1G、MC74VHC1G01DFT1G对比区别

高亮显示差异参数

型号 MC74VHC1G01DTT1 MC74VHC1G01DTT1G MC74VHC1G01DFT1G

描述 2输入与非门与开漏输出 2-Input NAND Gate with Open Drain OutputMC74VHC1G01 系列 5.5 V 单 双输入 与非门 带开漏输出-TSOP-574VHC1G 系列，On Semiconductor先进的 74VHC 高速硅门 CMOS 逻辑系列产品来自 ON Semiconductor，提供高速操作，类似于同等双极肖特基 TTL，同时保留了 CMOS 低功耗的优势。先进的高速低功耗 CMOS 逻辑 工作电压范围：2.7 至 5.5V 7V 容差的输入 单门封装 ### 74VHC 系列

数据手册 ---

制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ON Semiconductor (安森美)

分类 逻辑芯片逻辑芯片逻辑芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 5 5 5

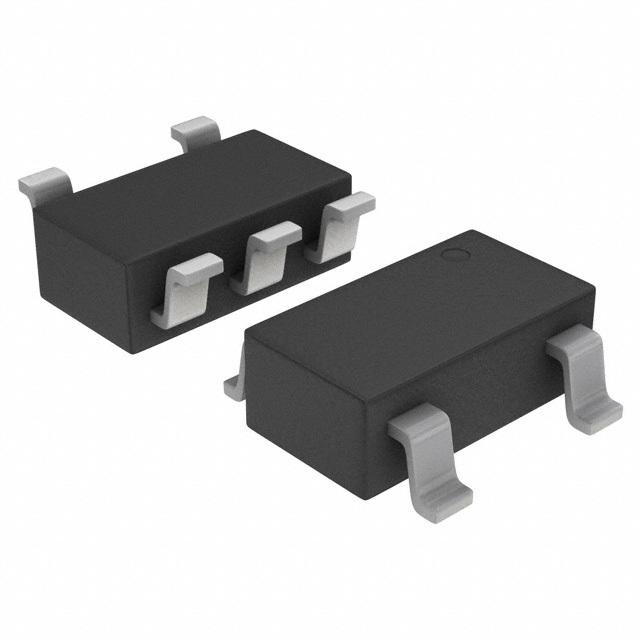

封装 TSOT-23-5 TSOT-23-5 SC-70-5

电源电压(DC) 5.00 V 2.00V (min) 5.50V (max)

无卤素状态 - Halogen Free Halogen Free

输出接口数 - 1 1

输出电流 - 8.00 mA -

电路数 1 1 1

针脚数 - 5 5

逻辑门个数 1 1 1

输入数 2 2 2

工作温度(Max) - 125 ℃ 125 ℃

工作温度(Min) - -55 ℃ -55 ℃

电源电压 2V ~ 5.5V 2V ~ 5.5V 2V ~ 5.5V

电源电压(Max) - 5.5 V 5.5 V

电源电压(Min) - 2 V 2 V

长度 - 3 mm 2.2 mm

宽度 - 1.5 mm 1.35 mm

高度 - 1 mm 1 mm

封装 TSOT-23-5 TSOT-23-5 SC-70-5

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃

产品生命周期 Unknown Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

ECCN代码 EAR99 EAR99 EAR99
