74HCT00DB,118、SN74HCT00DBR、74HCT00DB,112对比区别

高亮显示差异参数

型号 74HCT00DB,118 SN74HCT00DBR 74HCT00DB,112

描述 NAND Gate 4Element 2IN CMOS 14Pin SSOP T/R四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATESNAND Gate 4Element 2IN CMOS 14Pin SSOP Bulk

数据手册 ---

制造商 NXP (恩智浦) TI (德州仪器) NXP (恩智浦)

分类 逻辑芯片逻辑芯片逻辑芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - 14 14

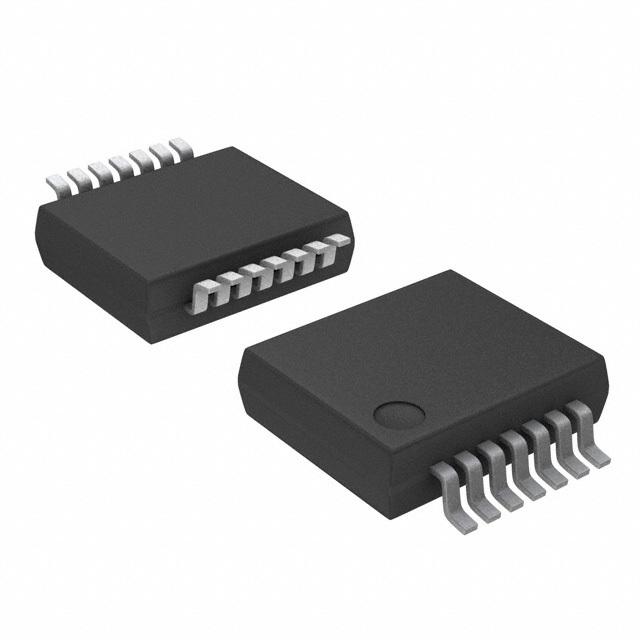

封装 SSOP-14 SSOP-14 SSOP-14

电源电压(DC) - 4.50V ~ 5.50V -

输出接口数 - 1 1

输出电流 - 4.00 mA -

电路数 4 4 4

位数 - 4 -

传送延迟时间 - 22.0 ns -

电压波节 - 5.00 V -

逻辑门个数 - 4 -

输出电流驱动 - -1.00 mA -

输入数 2 2 2

工作温度(Max) - 85 ℃ 125 ℃

工作温度(Min) - -40 ℃ -40 ℃

电源电压 4.5V ~ 5.5V 4.5V ~ 5.5V 4.5V ~ 5.5V

电源电压(Max) 5.5 V - -

电源电压(Min) 4.5 V - -

封装 SSOP-14 SSOP-14 SSOP-14

高度 - - 1.8 mm

宽度 5.4 mm - -

工作温度 -40℃ ~ 125℃ -40℃ ~ 85℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
