DF17(3.0)-30DS-0.5V(57)、DF15B(1.8)-30DS-0.65V(50)、DF17(3.0)-30DS-0.5V(51)对比区别

高亮显示差异参数

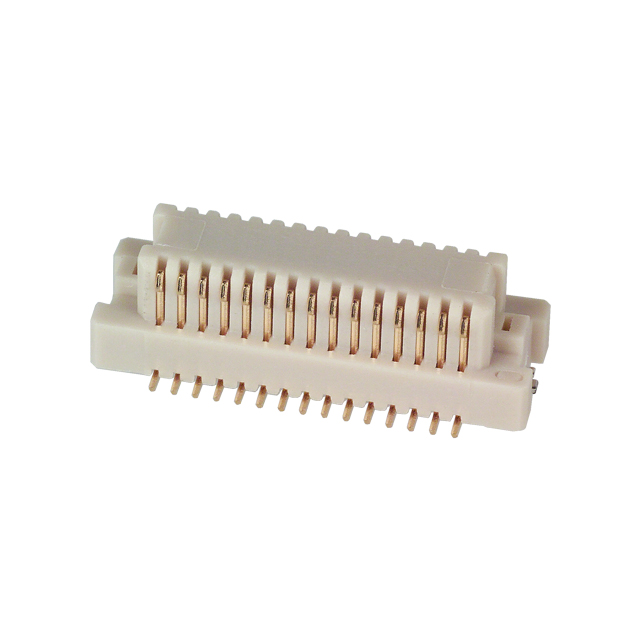

型号 DF17(3.0)-30DS-0.5V(57) DF15B(1.8)-30DS-0.65V(50) DF17(3.0)-30DS-0.5V(51)

描述 HIROSE(HRS) DF17(3.0)-30DS-0.5V(57) Stacking Board Connector, 5-7mm Height, 30Contacts, Receptacle, 0.5mm, Surface Mount, 2RowsCONN RECEPT 30POS 1.8MM DUAL SMDCONN RECEPT 30POS 0.5MM SMD W/FIT

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)

分类 板对板连接器板对板连接器板对板连接器

安装方式 Surface Mount Surface Mount Surface Mount

封装 - - -

引脚间距 500 µm 650 µm 500 µm

触点数 30 30 30

极性 Female Female -

触点电镀 Gold Gold Gold

绝缘电阻 500MΩ @100VDC - -

排数 2 2 2

易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0

针脚数 30 30 30

接触电阻 <50mΩ @100mA - -

拔插次数 50 - -

额定电流(Max) 0.3 A - -

工作温度(Max) 85 ℃ - -

工作温度(Min) -35 ℃ - -

额定电压(Max) 50 VAC - -

接触电阻(Max) 60 mΩ - -

长度 12.5 mm 13.1 mm 12.5 mm

宽度 4.7 mm 4.2 mm 4.7 mm

高度 3.5 mm 4 mm 3.5 mm

封装 - - -

引脚间距 500 µm 650 µm 500 µm

外壳颜色 White Beige White

触点材质 Phosphor Bronze Phosphor Copper Phosphor Copper

工作温度 -35℃ ~ 85℃ - -

外壳材质 Nylon Plastic Nylon

产品生命周期 Active Obsolete Obsolete

包装方式 Tape & Reel (TR) Tube Cut Tape (CT)

RoHS标准 RoHS Compliant Non-Compliant Non-Compliant

含铅标准 Lead Free Contains Lead Contains Lead

REACH SVHC标准 No SVHC - -
