TLC3578IPW、TLC3578IPWR、TLC3578IPWG4对比区别

高亮显示差异参数

型号 TLC3578IPW TLC3578IPWR TLC3578IPWG4

描述 14 位，( Texas Instruments 14 位模拟到数字转换器 (ADC) 系列具有高达 10 MSPS 的转换速度。 该系列包括并行和串行接口类型，及管线型和 SAR 体系结构。### 模拟至数字转换器 - Texas Instruments5V模拟供电,3V/5V数字供电,±10V输入峰值,8通道,14位串行模数转换器5 V模拟，3 / 5 - V数字， 14位/ 12位， 200 KSPS ，4 / 8通道串行模拟到数字转换器WIRH 10 - V输入 5-V ANALOG,3-/5-V DIGITAL, 14-/12-BIT, 200-KSPS, 4-/8-CHANNEL SERIAL ANALOG-TO-DIGITAL CONVERTERS WIRH 10-V INPUTS

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 AD转换器AD转换器AD转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 24 24 24

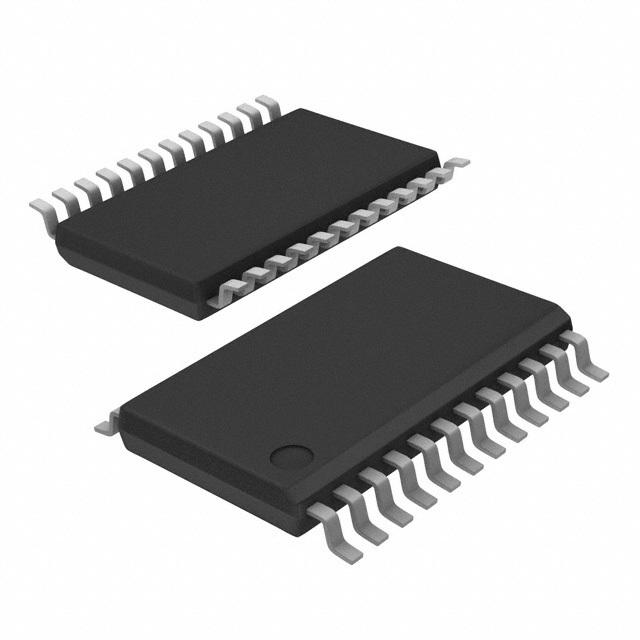

封装 TSSOP-24 TSSOP-24 TSSOP-24

数字逻辑电平 SAR - -

电源电压(DC) 4.75V (min) 4.75V (min) -

供电电流 4.20 mA 4.20 mA 4.20 mA

电路数 1 - -

通道数 8 8 8

位数 14 14 14

采样率 200 ksps 200 ksps 200 ksps

功耗 29 mW 29 mW 29 mW

模数转换数(ADC) 1 1 -

输入数 4, 8 4, 8 4, 8

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ 40 ℃ -40 ℃

输入通道数 8 8, 4 8, 4

电源电压(Max) 5.5 V - -

电源电压(Min) 4.75 V - -

长度 7.8 mm 7.8 mm 7.8 mm

宽度 4.4 mm 4.4 mm 4.4 mm

高度 1.15 mm 1 mm 1 mm

封装 TSSOP-24 TSSOP-24 TSSOP-24

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Rail, Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 2015/06/15 - -

ECCN代码 EAR99 - -
