INA168NA/250G4、INA168NA/3K、INA169NA/250G4对比区别

高亮显示差异参数

型号 INA168NA/250G4 INA168NA/3K INA169NA/250G4

描述 TEXAS INSTRUMENTS  INA168NA/250G4  电流检测放大器, 1个放大器, 2 µA, SOT-23, 5 引脚, -40 °C, 125 °CINA168NA/3K 编带TEXAS INSTRUMENTS  INA169NA/250G4  电流检测放大器, 单极, 1个放大器, 10 µA, SOT-23, 5 引脚, -55 °C, 125 °C

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 运算放大器运算放大器电源监控芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 5 5 5

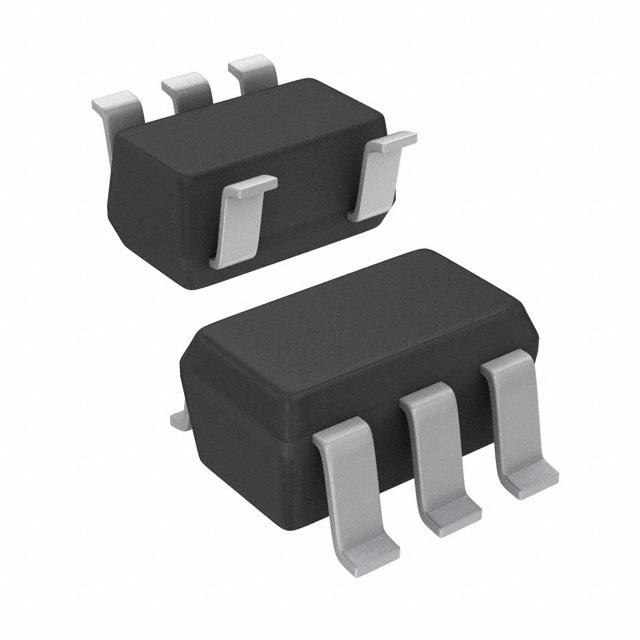

封装 SOT-23-5 SOT-23-5 SOT-23-5

电源电压(DC) 2.70V (min) 2.70V (min) 2.70V (min)

输出接口数 1 - 1

供电电流 25.0 µA 25.0 µA 60.0 µA

电路数 1 1 1

通道数 1 1 1

针脚数 5 5 5

共模抑制比 120 dB 120 dB 120 dB

带宽 800 kHz 800 kHz 440 kHz

输入补偿电压 2 mV 2 mV 200 µV

输入偏置电流 2 µA 2 µA 10 µA

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -55 ℃

增益带宽 100 dB 100 dB 440 kHz

精度 ±0.5 % ±0.5 % ±0.5 %

共模抑制比(Min) 100 dB 100 dB 100 dB

电源电压 2.7V ~ 60V - 2.7V ~ 60V

电源电压(Max) 60 V 60 V 60 V

电源电压(Min) 2.7 V 2.7 V 2.7 V

输入电压 2.7V ~ 60V 2.7V ~ 60V 2.7V ~ 60V

输出电压(Max) 40 V - -

转换速率 - 15.0 V/μs -

封装 SOT-23-5 SOT-23-5 SOT-23-5

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 85℃

产品生命周期 Active Active Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
