TPS60141PWP、TPS60141PWPR、TPS60141PWPRG4对比区别

高亮显示差异参数

型号 TPS60141PWP TPS60141PWPR TPS60141PWPRG4

描述 低功耗DC -DC转换器调节5 V ， 100 mA的电荷泵电压三倍 LOW POWER DC-DC CONVERTER REGULATED 5 V, 100-mA CHARGE PUMP VOLTAGE TRIPLER具有电池电源状态良好指示的稳压 5V 三路电压充电泵 20-HTSSOP -40 to 85Regulated 5V Charge Pump Voltage Tripler With Power Good Indicator 20-HTSSOP -40℃ to 85℃

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 20 20 20

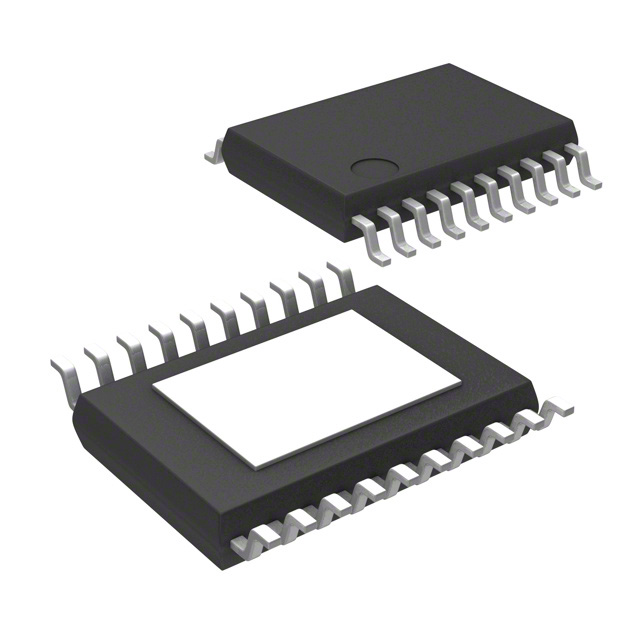

封装 HTSSOP-20 HTSSOP-20 HTSSOP-20

输出接口数 1 1 1

输入电压(DC) 3.60 V - -

输出电压 5 V 5 V 5 V

输出电流 100 mA 100 mA ≤100 mA

静态电流 55.0 µA 55.0 µA -

调节输出数 1 1 -

开关频率 320 kHz 320 kHz 450 kHz

拓扑结构 Boost Boost -

输入电压(Max) 3.6 V 3.6 V -

输入电压(Min) 1.8 V 1.8 V -

输出电压(Min) 5 V 5 V -

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压 1.8V ~ 3.6V 1.8V ~ 3.6V -

输入电压 1.8V ~ 3.6V 1.8V ~ 3.6V 1.8V ~ 3.6V

长度 6.5 mm - -

宽度 4.4 mm - -

高度 1.15 mm - -

封装 HTSSOP-20 HTSSOP-20 HTSSOP-20

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ (TA) -40℃ ~ 85℃

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ECCN代码 EAR99 EAR99 -
