SN74ALS29863DWR、SN74ALS29863DWRE4、SN74ALS29863DW对比区别

高亮显示差异参数

型号 SN74ALS29863DWR SN74ALS29863DWRE4 SN74ALS29863DW

描述 Bus XCVR Single 9CH 3-ST 24Pin SOIC T/R总线收发器 9-Bit Bus Trnscvrs With 3-State Outputs74ALS 系列，Texas Instruments高级低功率肖特基双极逻辑 工作电压 4.5 至 5.5 V 兼容性：输入 TTL、输出 TTL ### 74ALS 系列

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 逻辑控制器逻辑控制器逻辑控制器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 24 24 24

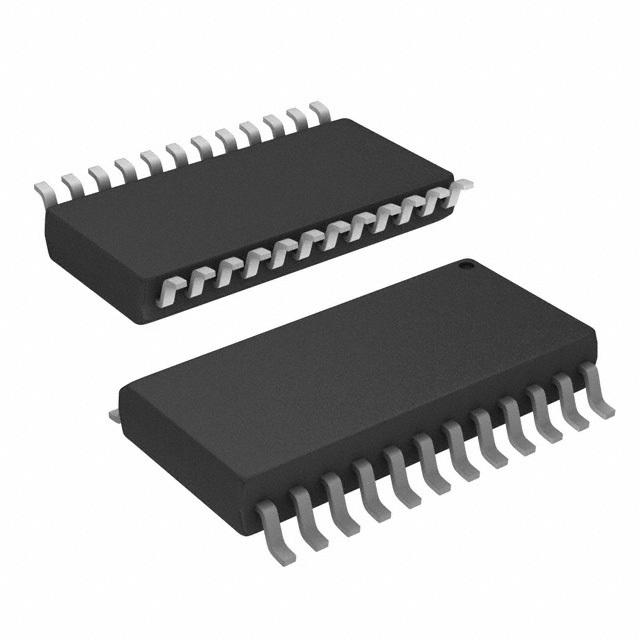

封装 SOIC-24 SOIC-24 SOIC-24

工作温度(Max) 70 ℃ 70 ℃ 70 ℃

工作温度(Min) 0 ℃ 0 ℃ 0 ℃

电源电压 4.75V ~ 5.25V 4.75V ~ 5.25V 4.75V ~ 5.25V

电源电压(DC) - - 4.75V ~ 5.25V

输出接口数 - - 9

电路数 - 1 1

通道数 - - 9

位数 - - 9

传送延迟时间 - - 8.00 ns

电压波节 - - 5.00 V

输出电流驱动 - - -500 µA

电源电压(Max) - - 5.25 V

电源电压(Min) - - 4.75 V

高度 2.35 mm 2.35 mm 2.35 mm

封装 SOIC-24 SOIC-24 SOIC-24

长度 - 15.4 mm 15.6 mm

宽度 - 7.52 mm 7.6 mm

工作温度 0℃ ~ 70℃ (TA) 0℃ ~ 70℃ (TA) 0℃ ~ 70℃

产品生命周期 Unknown Unknown Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC
