LM2598SX-5.0/NOPB、LM2598S-5.0/NOPB、LM2598SX-5.0对比区别

高亮显示差异参数

型号 LM2598SX-5.0/NOPB LM2598S-5.0/NOPB LM2598SX-5.0

描述 4.5V 至 40V、1A SIMPLE SWITCHER® 降压转换器 7-DDPAK/TO-263 -40 to 125TEXAS INSTRUMENTS  LM2598S-5.0/NOPB  直流-直流开关降压, 逐步递降稳压器, 可调, 4.5V-40V输入, 5V/1A输出, 150kHz, TO-263-7Conv DC-DC 4.5V to 40V Inv/Step Down Single-Out 5V 1A 8Pin(7+Tab) TO-263 T/R

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器稳压芯片DC/DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 7 8

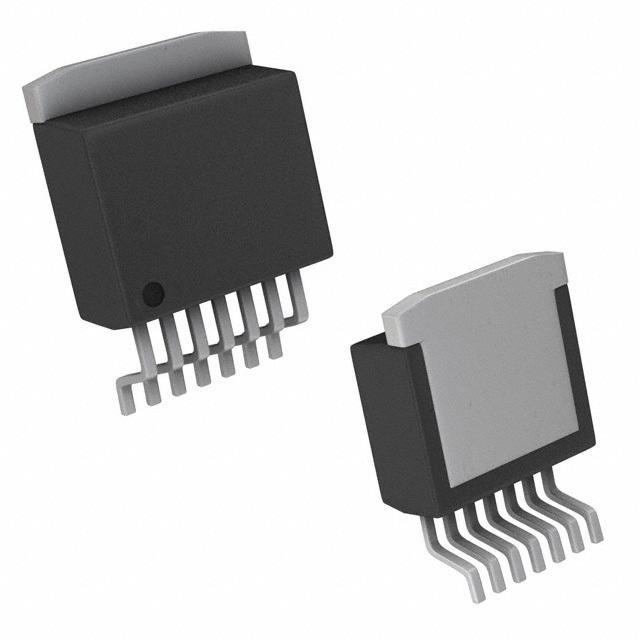

封装 TO-263-8 TO-263-7 TO-263-7

电源电压(DC) - 40.0V (max) -

输出接口数 1 1 1

输出电压 5 V 5 V 5 V

输出电流 1 A 1 A 1 A

针脚数 - 7 -

静态电流 5.00 mA 5.00 mA 5.00 mA

调节输出数 1 1 1

开关频率 150 kHz 150 kHz 150 kHz

拓扑结构 Buck Buck Buck

开关电流 - 1.5 A -

输入电压(Max) 40 V 40 V 40 V

输入电压(Min) 4.5 V 4.5 V 4.5 V

输出电压(Max) - 5 V -

输出电压(Min) 5 V 5 V 5 V

输出电流(Max) 1 A 1 A 1 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ 40 ℃

电源电压 4.5 V 4.5 V -

输入电压 4.5V ~ 40V 4.5V ~ 40V 4.5V ~ 40V

长度 - 10.16 mm -

宽度 - 9.91 mm -

高度 - 4.57 mm -

封装 TO-263-8 TO-263-7 TO-263-7

工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/06/15 -

ECCN代码 EAR99 EAR99 -
