LM224APT、LM324APT、NCV2902DTBR2G对比区别

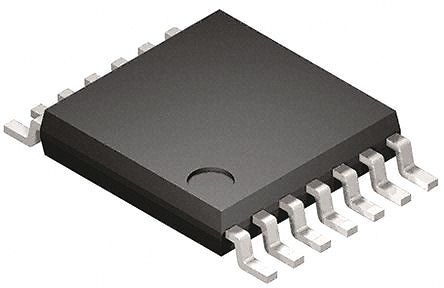

型号 LM224APT LM324APT NCV2902DTBR2G
描述 STMICROELECTRONICS LM224APT 运算放大器, 四路, 1.3 MHz, 4个放大器, 0.4 V/µs, ± 1.5V 至 ± 15V, TSSOP, 14 引脚低功耗四路运算放大器 Low power quad operational amplifiersLM324、LM224、LM2902、NCV2902、单电源、四路运算放大器，ON SemiconductorON Semiconductor LM324/LM224/LM2902/NCV2902 四路运算放大器，具有真正差分输入，可在 3 V 和 32 V 之间的电源电压下操作。 共模输入范围包括负电源，在很多应用中无需外部偏压组件。 输出电压范围还包括负电源电压。每包四个放大器 短路保护输出 真差分输入阶段 单电源范围：3 V 至 32 V 低输入偏置电流：最大 100 nA (LM324A) 内部补偿 输入 ESD 钳可增加坚固性，而不会影响设备操作 ### 运算放大器，ON Semiconductor
数据手册 ---
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ON Semiconductor (安森美)
分类 运算放大器运算放大器运算放大器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 TSSOP-14 TSSOP-14 TSSOP-14
输出电流 40 mA 40mA @15V 60 mA
供电电流 1.5 mA 1.5 mA 1.4 mA
电路数 4 4 4
通道数 4 4 4
针脚数 14 14 14
耗散功率 400 mW 400 mW -
共模抑制比 70 dB 80 dB 50 dB
带宽 1.3 MHz 1.3 MHz 1 MHz
转换速率 400 mV/μs 500 mV/μs 600 mV/μs
增益频宽积 1.3 MHz 1.3 MHz 1 MHz
输入补偿电压 2 mV 2 mV 2 mV
输入偏置电流 20 nA 20 nA 90 nA
工作温度(Max) 105 ℃ 70 ℃ 125 ℃
工作温度(Min) -40 ℃ 0 ℃ -40 ℃
增益带宽 1.3 MHz 1.3 MHz 1 MHz
共模抑制比(Min) 70 dB 70 dB 50 dB
电源电压 3V ~ 30V 3V ~ 30V 3V ~ 32V
无卤素状态 - - Halogen Free
电源电压(Max) 30 V - 32 V
电源电压(Min) 3 V - 3 V
封装 TSSOP-14 TSSOP-14 TSSOP-14
长度 5.1 mm - 5.1 mm
宽度 4.48 mm - 4.5 mm
高度 1.05 mm - 1.05 mm
工作温度 -40℃ ~ 105℃ 0℃ ~ 70℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 - 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
