ADS7813PB、ADS7813UE4、ADS7813U对比区别

高亮显示差异参数

型号 ADS7813PB ADS7813UE4 ADS7813U

描述 模数转换器 - ADC Low-Power Serial 16-Bit SamplingTEXAS INSTRUMENTS  ADS7813UE4  模数转换器, 16 bit, 40 kSPS, 单, 4.75 V, 5.25 V, SOIC16 位，单通道 ( ### 模拟至数字转换器 - Texas Instruments

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 AD转换器AD转换器AD转换器

安装方式 Through Hole Surface Mount Surface Mount

引脚数 16 16 16

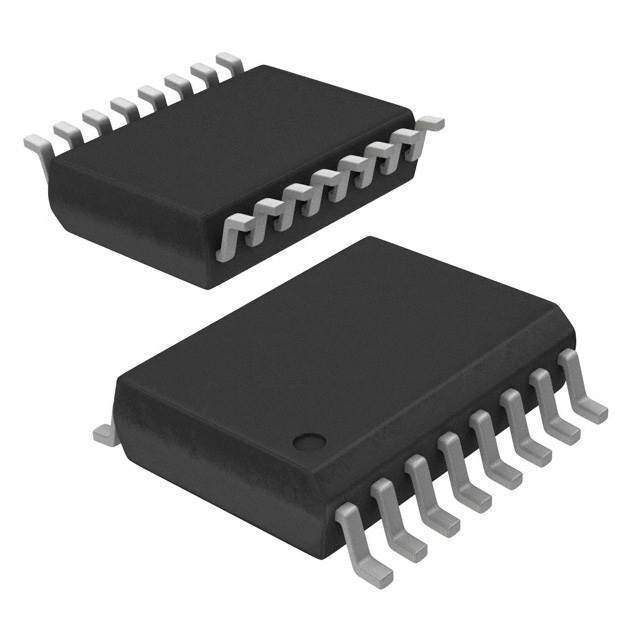

封装 PDIP-16 SOIC-16 SOIC-16

数字逻辑电平 SAR - SAR

电源电压(DC) 4.75V (min) 4.75V (min) 4.75V (min)

工作电压 - - 4.75V ~ 5.25V

电路数 1 1 1

通道数 - - 1

位数 16 16 16

耗散功率 35 mW 35 W 35 W

采样率 40 ksps 40 ksps 40 ksps

功耗 35 mW 35 mW 35.0 mW

模数转换数(ADC) - 1 1

输入数 1 1 1

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

耗散功率(Max) - 35 mW 35 mW

输入通道数 - 1 1

电源电压(Max) - 5.25 V 5.25 V

电源电压(Min) - 4.75 V 4.75 V

针脚数 - 16 -

长度 19.3 mm 10.28 mm 10.28 mm

宽度 6.35 mm 7.52 mm 7.52 mm

高度 4.57 mm 2.35 mm 2.35 mm

封装 PDIP-16 SOIC-16 SOIC-16

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Obsolete Active Active

包装方式 Tube Rail, Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 - 2015/06/15 2015/06/15

REACH SVHC标准 - No SVHC -

ECCN代码 - - EAR99
