LM27951SD、LM27951SDX、LM27951SDX/NOPB对比区别

高亮显示差异参数

型号 LM27951SD LM27951SDX LM27951SDX/NOPB

描述 LED照明驱动器 NRND, alternate is LM27951SD/NOPBWhite LED Adaptive 1.5X/1X Switched Capacitor Current Driver 14-WSON -40℃ to 85℃LED照明驱动器 White LED Adaptive 1.5X/1X Switched Capacitor Current Driver 14-WSON -40 to 85

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 LED驱动器LED驱动器LED驱动器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 14 14 14

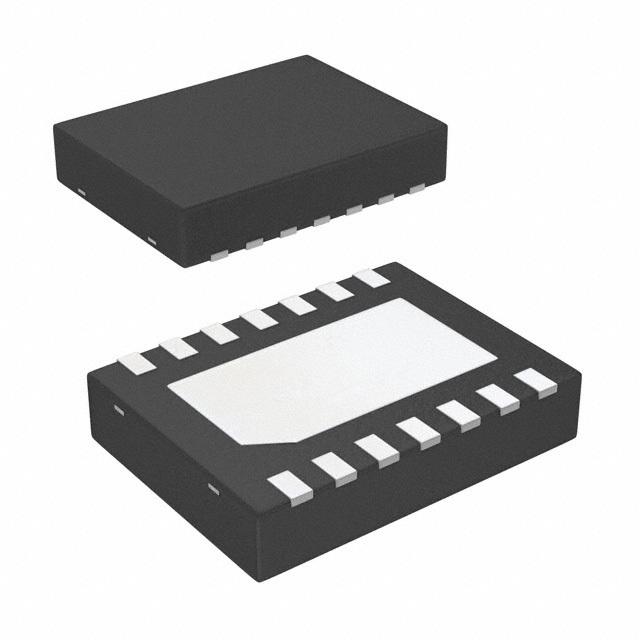

封装 WFDFN-14 WFDFN-14 WFDFN-14

频率 750 kHz 750 kHz 750 kHz

输出接口数 4 4 4

输出电压 2.5V ~ 3.9V 2.5V ~ 3.9V 2.5V ~ 3.9V

供电电流 1.50 mA 1.50 mA 1.50 mA

静态电流 1.50 mA 1.50 mA 1.50 mA

调节输出数 4 4 4

开关频率 750 kHz 750 kHz 750 kHz

过温保护 Yes Yes Yes

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ 40 ℃ -40 ℃

拓扑结构 Boost - Boost

电源电压(Max) - - 5.5 V

电源电压(Min) - - 2.8 V

输出电流 30 mA - -

输入电压(Max) 5.5 V - -

输入电压(Min) 2.8 V - -

长度 4 mm 4 mm 4 mm

宽度 3 mm 3 mm 3 mm

高度 0.8 mm 0.8 mm 0.8 mm

封装 WFDFN-14 WFDFN-14 WFDFN-14

工作温度 -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA)

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 Non-Compliant Non-Compliant RoHS Compliant

含铅标准 Contains Lead Contains Lead Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/06/15 - -

ECCN代码 EAR99 - EAR99
