SN74121DR、SN74121NSRE4、SN74121D对比区别

高亮显示差异参数

型号 SN74121DR SN74121NSRE4 SN74121D

描述 单稳态触发器施密特触发器输入 MONOSTABLE MULTIVIBRATORS WITH SCHMITT-TRIGGER INPUTS单稳态触发器施密特触发器输入 MONOSTABLE MULTIVIBRATORS WITH SCHMITT-TRIGGER INPUTSTEXAS INSTRUMENTS  SN74121D  逻辑芯片, 单稳多谐振荡器, 14SOIC

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 逻辑芯片触发器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 14 - 14

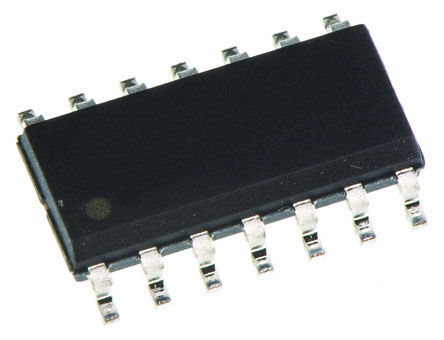

封装 SOIC-14 SOIC-14 SOIC-14

电源电压(DC) 4.75V ~ 5.25V - 4.75V ~ 5.25V

输出电流 16.0 mA - 16 mA

通道数 - - 2

针脚数 - - 14

位数 1 - 1

电压波节 5.00 V - 5.00 V

上升时间 - - 45.0 ns

工作温度(Max) 70 ℃ - 70 ℃

工作温度(Min) 0 ℃ - 0 ℃

电源电压 4.75V ~ 5.25V 4.75V ~ 5.25V 4.75V ~ 5.25V

电源电压(Max) - - 5.25 V

电源电压(Min) - - 4.75 V

长度 - - 8.75 mm

宽度 - - 4 mm

高度 - - 1.5 mm

封装 SOIC-14 SOIC-14 SOIC-14

工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ 0℃ ~ 70℃

产品生命周期 Active Unknown Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Each

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15

ECCN代码 - - EAR99
