TLVH431BCLP、TLVH431BCLPR、TLVH431BCDBVR对比区别

高亮显示差异参数

型号 TLVH431BCLP TLVH431BCLPR TLVH431BCDBVR

描述 低电压可调节精密并联稳压器 LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORS低电压可调节精密并联稳压器 LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORS低电压可调节精密并联稳压器 LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORS

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 电压基准芯片电压基准芯片电压基准芯片

安装方式 Through Hole Through Hole Surface Mount

引脚数 3 3 5

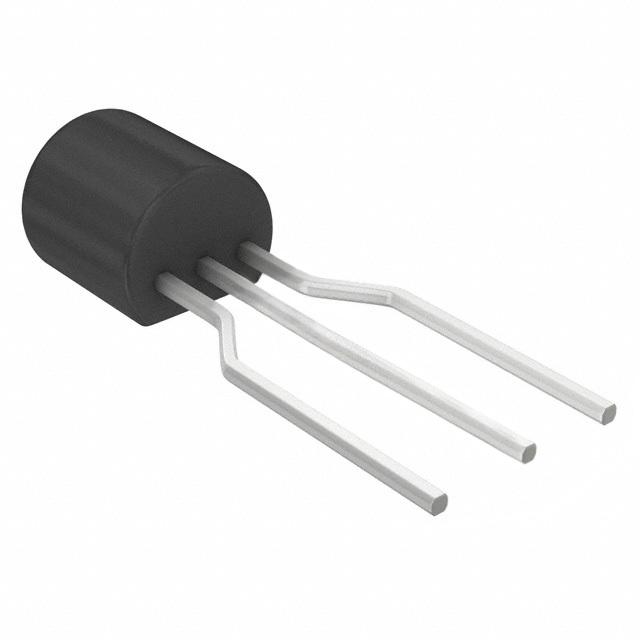

封装 TO-92-3 TO-92-3 SOT-23-5

容差 ±0.5 % ±0.5 % ±0.5 %

输入电压(DC) 1.20V ~ 18.0V 1.20V ~ 18.0V 1.20V ~ 18.0V

输出电压 1.24V ~ 18V 1.24V ~ 18V 1.24V ~ 18V

输出电流 70 mA 70 mA 70 mA

通道数 1 1 1

输入电压(Max) 20 V 20 V 20 V

输出电压(Max) 18 V 18 V 18 V

输出电压(Min) 1.24 V 1.24 V 1.24 V

输出电流(Max) 70 mA 70 mA -

工作温度(Max) 125 ℃ 70 ℃ 70 ℃

工作温度(Min) -40 ℃ 0 ℃ 0 ℃

精度 ±0.5 % ±0.5 % ±0.5 %

输入电压 20 V 20 V 20 V

封装 TO-92-3 TO-92-3 SOT-23-5

宽度 3.43 mm - 1.6 mm

长度 4.83 mm - -

高度 3.68 mm - -

工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ (TA) 0℃ ~ 70℃ (TA)

温度系数 ±138 ppm/℃ ±138 ppm/℃ ±138 ppm/℃

产品生命周期 Active Active Active

包装方式 Bulk Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 - 2015/06/15 2015/06/15
