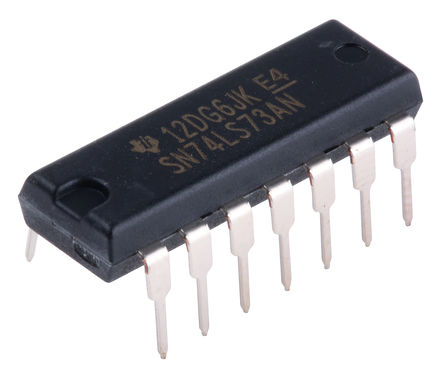

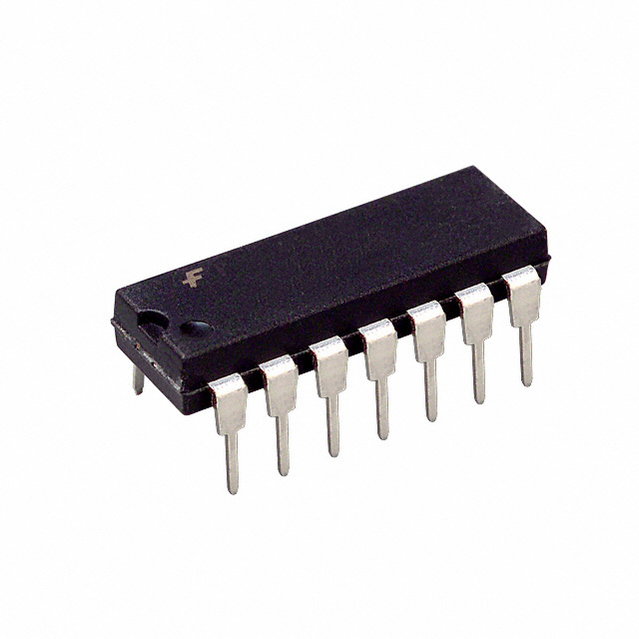

DM74LS73AN、SN74LS73AN、SN74LS73ANE4对比区别
型号 DM74LS73AN SN74LS73AN SN74LS73ANE4
描述 双负边沿触发的主从JK FLIP- FLOPS明确和互补输出 Dual Negative-Edge-Triggered Master-Slave J-K Flip-Flops with Clear and Complementary OutputsTEXAS INSTRUMENTS SN74LS73AN 触发器, 清零, 互补输出, 负沿, JK, 15 ns, 30 MHz, 8 mA, DIP, 14 引脚74LS 系列触发器和闩锁，Texas InstrumentsTexas Instruments 的 74LS 系列低功耗肖特基逻辑 IC 的一系列触发器和闩锁。 74LS 系列使用双极结点技术，耦合了肖特基二极管夹，以实现与原来 74TTL 系列相等的工作速度，但功耗低得多。### 74LS 系列
数据手册 ---
制造商 Fairchild (飞兆/仙童) TI (德州仪器) TI (德州仪器)
分类 触发器触发器触发器
安装方式 Through Hole Through Hole Through Hole
引脚数 14 14 14
封装 PDIP-14 DIP-14 PDIP-14
电路数 2 2 2
工作温度(Max) 70 ℃ 70 ℃ 70 ℃
工作温度(Min) 0 ℃ 0 ℃ 0 ℃
频率 - 30 MHz 45.0 MHz
电源电压(DC) - 4.75V ~ 5.25V 4.75V ~ 5.25V
输出接口数 - 1 1
输出电流 - 8 mA 8.00 mA
通道数 - 2 2
时钟频率 - 45 MHz 45 MHz
位数 - 2 2
传送延迟时间 - 20.0 ns 20.0 ns
电压波节 - 5.00 V 5.00 V
输出电流驱动 - -50.0 µA -50.0 µA
输入数 - 2 2
电源电压 - 4.75V ~ 5.25V 4.75V ~ 5.25V
电源电压(Max) - 5.25 V 5.25 V
电源电压(Min) - 4.75 V 4.75 V
针脚数 - 14 -
长度 19.56 mm 19.3 mm 19.3 mm
宽度 6.6 mm 6.35 mm 6.35 mm
高度 3.56 mm 4.57 mm 4.57 mm
封装 PDIP-14 DIP-14 PDIP-14
产品生命周期 Unknown Active Active
包装方式 Bulk Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
工作温度 - 0℃ ~ 70℃ 0℃ ~ 70℃ (TA)
ECCN代码 - - EAR99
