LM2744MTC、LM2744MTC/NOPB、LM2744MTCX/NOPB对比区别

高亮显示差异参数

型号 LM2744MTC LM2744MTC/NOPB LM2744MTCX/NOPB

描述 开关控制器 Low Voltage N-Channel MOSFET Synchronous Buck Regulator Controller with External Reference 14-TSSOP -40 to 1251-16V, Voltage Mode Synchronous Buck Controller with External eference 14-TSSOP -40℃ to 125℃Switching Controllers 1-16V, Voltage Mode Synchronous Buck Controller with External Reference 14-TSSOP -40℃ to 125℃

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 14 14 14

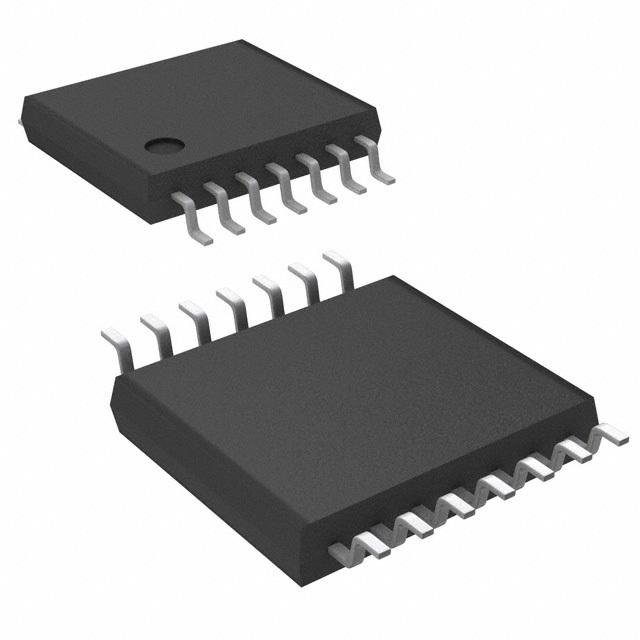

封装 TSSOP-14 TSSOP-14 TSSOP-14

输出接口数 1 1 1

输出电压 0.5 V 0.5 V 0.5 V

输出电流 20 A 20 A 20 A

静态电流 1.50 mA 1.50 mA 1.50 mA

阈值电压 - 2.76 V -

调节输出数 1 1 1

开关频率 50kHz ~ 1MHz 50kHz ~ 1MHz 50kHz ~ 1MHz

过温保护 No No No

拓扑结构 Buck Buck Buck

占空比 - 80 % -

输入电压(Max) - 16 V 16 V

输入电压(Min) - 1 V 1 V

最大占空比 0.8 80 % 80 %

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压 - 3V ~ 6V -

输入电压 1V ~ 16V 1V ~ 16V 1V ~ 16V

电源电压(DC) 16.0V (max) - -

高度 - 1.05 mm 1.05 mm

封装 TSSOP-14 TSSOP-14 TSSOP-14

工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)

产品生命周期 Active Active Active

包装方式 Tube Tube Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free
