TPS54357PWP、TPS54357PWPR、TPS54357PWPG4对比区别

高亮显示差异参数

型号 TPS54357PWP TPS54357PWPR TPS54357PWPG4

描述 TEXAS INSTRUMENTS  TPS54357PWP  同步降压开关稳压器, 固定, 6.65V-20V输入, 5V和3A输出, HTSSOP-16具有低侧栅极驱动器的 4.5V 至 20V 输入、5V 输出、3A SWIFT™ 同步降压转换器 16-HTSSOP -40 to 85TEXAS INSTRUMENTS  TPS54357PWPG4  芯片, PWM开关

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片DC/DC转换器稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 16 16 16

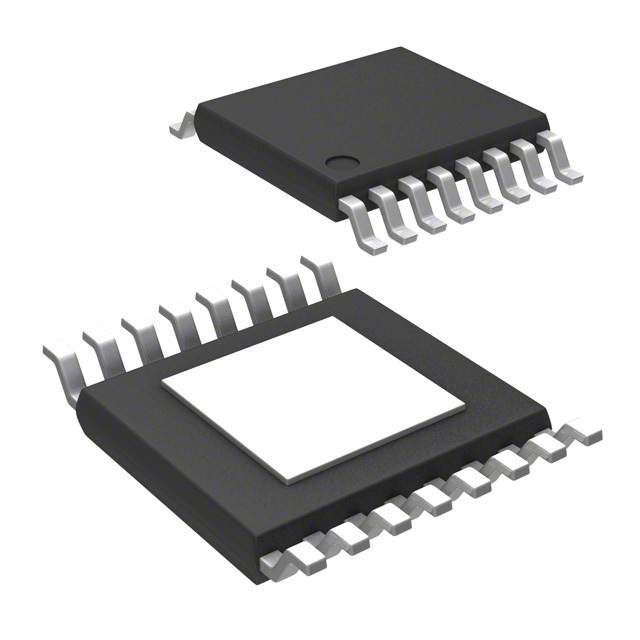

封装 HTSSOP-16 HTSSOP-16 HTSSOP-16

频率 - - 700 kHz

输出接口数 1 1 1

输出电压 5 V 5 V 5 V

输出电流 3 A 3 A 3 A

针脚数 16 - 16

静态电流 9.00 mA 9.00 mA 9.00 mA

调节输出数 1 1 1

开关频率 500 kHz 250kHz, 500kHz 500 kHz

过温保护 Yes Yes Yes

拓扑结构 Buck Buck Buck

输入电压(Max) 20 V 20 V 20 V

输入电压(Min) 6.65 V 6.65 V 6.65 V

输出电压(Min) 5 V 5 V 5 V

输出电流(Max) 3 A - 3 A

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ 40 ℃ -40 ℃

输入电压 6.65V ~ 20V 6.65V ~ 20V 6.65V ~ 20V

电源电压 6.65 V - -

封装 HTSSOP-16 HTSSOP-16 HTSSOP-16

长度 5 mm - -

宽度 4.4 mm - -

高度 1.15 mm - -

工作温度 -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA)

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 2015/06/15 - 2015/06/15
