MC7815CDT、MC7815CDTRKG、MC7815CDTG对比区别

高亮显示差异参数

型号 MC7815CDT MC7815CDTRKG MC7815CDTG

描述 1.0正电压稳压器 1.0 A Positive Voltage RegulatorsMC7815 线性稳压器，ON SemiconductorON Semiconductor 线性稳压器生成固定的 15V 输出，容差为 2% 或 4%。 MC7815 正电压稳压器包括安全区补偿；它还具有内部电流限制和热关闭过载保护。 无需外部元件，除非您想要调整输出。 这些设备适用于电子行业内的许多应用。 输出电压：15 V 提供无铅封装提供 ### 线性稳压器，On SemiconductorMC7815 线性电压调节器，ON SemiconductorON Semiconductor 线性电压调节器生成固定的 15V 输出，容差为 2% 或 4%。 MC7815 正电压调节器包括安全区补偿；它还具有内部电流限制和热关闭过载保护。 无需外部元件，除非您想要调整输出。 这些设备适用于电子行业内的许多应用。 输出电压：15 V 提供无铅封装提供 ### 线性电压调节器，On Semiconductor

数据手册 ---

制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ON Semiconductor (安森美)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - 3 3

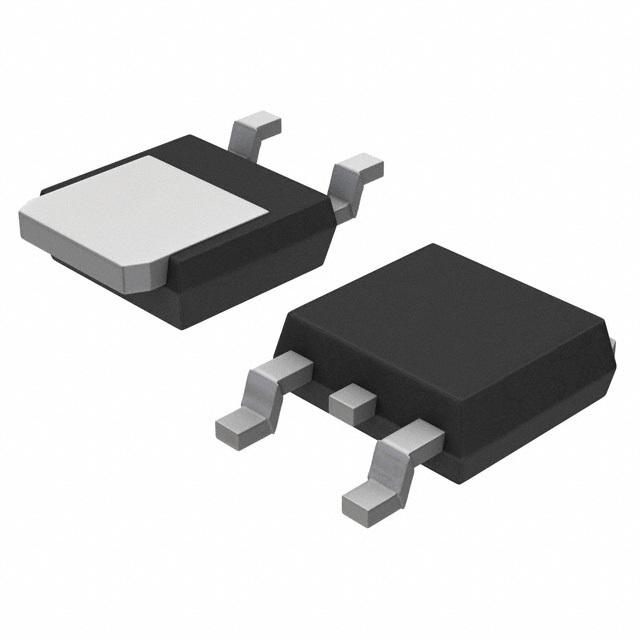

封装 TO-252-3 TO-252-3 TO-252-3

额定功率 - 15 W -

无卤素状态 - Halogen Free Halogen Free

输出接口数 - 1 1

输出电压 15 V 15 V 15 V

输出电流 1 A 1 A 1 A

针脚数 - 3 3

极性 - P-Channel P-Channel

静态电流 - 6.5 mA 6.5 mA

跌落电压 - 2V @1A 2V @1A

输入电压(Max) - 35 V 35 V

输入电压(Min) - 17 V 23 V

输出电流(Max) - 1 A 2.2 A

工作温度(Max) - 125 ℃ 125 ℃

工作温度(Min) - 0 ℃ 0 ℃

精度 - ±4 % ±4 %

输入电压 ≤35 V 35 V ≤35 V

供电电流 - - 6.5 mA

输出电压(Min) - - 15 V

长度 - 6.73 mm 6.73 mm

宽度 - 6.22 mm 6.22 mm

高度 - 2.38 mm 2.38 mm

封装 TO-252-3 TO-252-3 TO-252-3

工作温度 0℃ ~ 125℃ 0℃ ~ 125℃ 0℃ ~ 125℃

产品生命周期 Unknown Active Active

包装方式 Tube Tape & Reel (TR) Each

RoHS标准 Non-Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/12/17

ECCN代码 - EAR99 EAR99
