74LVX273TTR、TC74LVX273FTEL、SN74LV273APW对比区别

高亮显示差异参数

型号 74LVX273TTR TC74LVX273FTEL SN74LV273APW

描述 低压CMOS八路D型触发器与Clear （ 5V容限输入） LOW VOLTAGE CMOS OCTAL D-TYPE FLIP-FLOP WITH CLEAR (5V TOLERANT INPUTS)IC D-TYPE POS TRG SNGL 20TSSOPTEXAS INSTRUMENTS  SN74LV273APW  触发器, 清零, 非反相, 正沿, D, 6.2 ns, 160 MHz, 12 mA, TSSOP, 20 引脚

数据手册 ---

制造商 ST Microelectronics (意法半导体) Toshiba (东芝) TI (德州仪器)

分类 触发器逻辑控制器触发器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 20 20 20

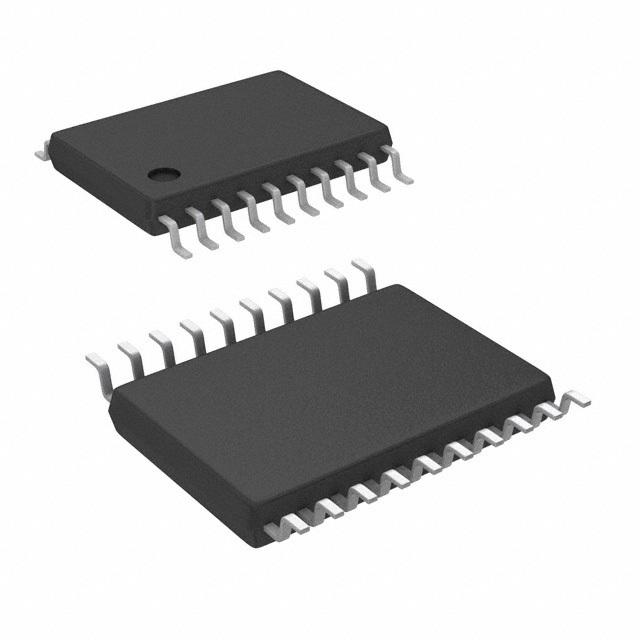

封装 TSSOP-20 TSSOP-20 TSSOP-20

频率 - - 160 MHz

电源电压(DC) 3.30 V 3.30 V, 3.60 V (max) 2.70V ~ 5.50V

输出接口数 - - 8

输出电流 - - 12 mA

电路数 8 8 8

通道数 - - 8

针脚数 - - 20

时钟频率 90 MHz 90 MHz 160 MHz

位数 8 8 8

传送延迟时间 - - 12.5 ns

电压波节 - - 5.00 V, 3.30 V, 2.50 V

输入电容 5 pF 4 pF 2 pF

输出电流驱动 - - -1.00 mA

输入数 - - 8

工作温度(Max) 125 ℃ - 85 ℃

工作温度(Min) -55 ℃ - -40 ℃

电源电压 2V ~ 3.6V 2V ~ 3.6V 2V ~ 5.5V

电源电压(Max) 3.6 V - 5.5 V

电源电压(Min) 2 V - 2 V

极性 Non-Inverting Non-Inverting -

长度 - - 6.5 mm

宽度 - - 4.4 mm

高度 - - 1.15 mm

封装 TSSOP-20 TSSOP-20 TSSOP-20

工作温度 -55℃ ~ 125℃ (TA) -40℃ ~ 85℃ (TA) -40℃ ~ 85℃

产品生命周期 Not Recommended for New Designs Obsolete Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15

ECCN代码 - - EAR99
