MC74VHCT125AMEL、SN74AHCT125NSRE4、MC74VHCT125AM对比区别

高亮显示差异参数

型号 MC74VHCT125AMEL SN74AHCT125NSRE4 MC74VHCT125AM

描述 缓冲器和线路驱动器 5V Quad Bus 3 State具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS四路总线缓冲器 Quad Bus Buffer

数据手册 ---

制造商 ON Semiconductor (安森美) TI (德州仪器) ON Semiconductor (安森美)

分类 逻辑控制器逻辑控制器逻辑控制器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - 14 -

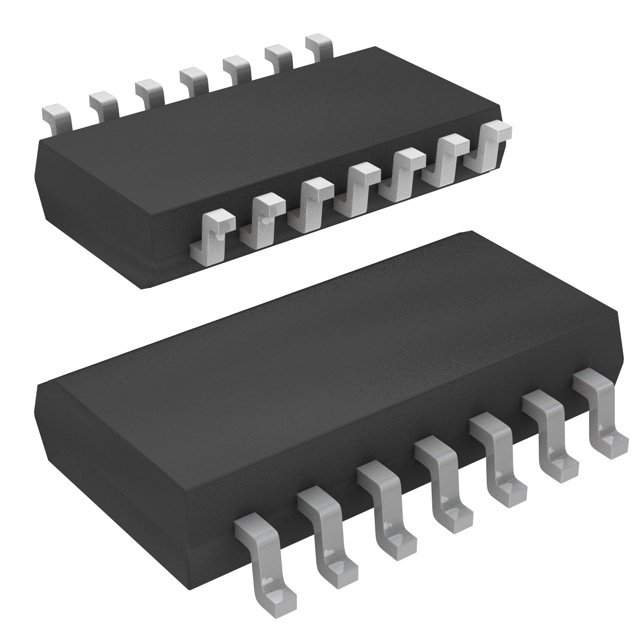

封装 SOIC-14 SOP-14 SOIC-14

电源电压(DC) 5.50V (max) 4.50V ~ 5.50V 5.50V (max)

输出接口数 - 4 -

通道数 4 4 -

位数 4 4 4

传送延迟时间 - 8.50 ns -

电压波节 - 5.00 V -

输出电流驱动 - -1.00 mA -

输入数 - 4 -

工作温度(Max) 125 ℃ 125 ℃ -

工作温度(Min) 55 ℃ -40 ℃ -

电源电压 2V ~ 5.5V 4.5V ~ 5.5V 2V ~ 5.5V

电源电压(Max) 5.5 V 5.5 V -

电源电压(Min) 4.5 V 4.5 V -

耗散功率 500 mW - -

长度 10.5 mm 10.3 mm -

宽度 5.45 mm 5.3 mm -

高度 1.85 mm 1.95 mm -

封装 SOIC-14 SOP-14 SOIC-14

工作温度 -55℃ ~ 125℃ (TA) -40℃ ~ 85℃ (TA) -55℃ ~ 125℃

产品生命周期 Unknown Active Unknown

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube

RoHS标准 Non-Compliant RoHS Compliant Non-Compliant

含铅标准 Contains Lead Lead Free Contains Lead
