P6SMB56A、P6SMBJ56A、TPSMB56A对比区别

高亮显示差异参数

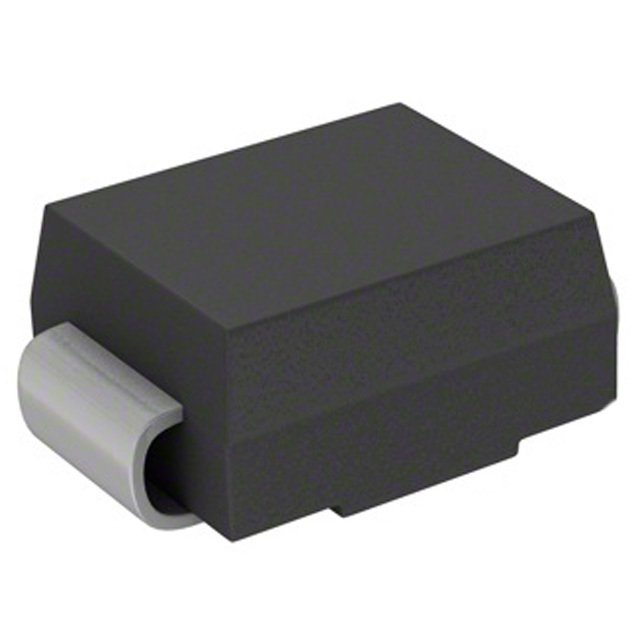

型号 P6SMB56A P6SMBJ56A TPSMB56A

描述 P6SMB 系列 56 V 600 W 单向 瞬态电压抑制器 -DO-214AA硅雪崩二极管 - 600W表面贴装瞬态电压抑制器 Silicon Avalanche Diodes - 600W Surface Mount Transient Voltage Suppressors单向 47.8V 600W

数据手册 ---

制造商 Littelfuse (力特) Littelfuse (力特) Littelfuse (力特)

分类 TVS二极管TVS二极管二极管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 2

封装 DO-214AA-2 DO-214AA-2 DO-214AA

额定电压(DC) - 56.0 V -

工作电压 47.8 V 47.8 V -

额定功率 - 600 W -

击穿电压 56 V 58.8 V -

钳位电压 77 V 77 V 77 V

脉冲峰值功率 600 W 600 W 600 W

最小反向击穿电压 53.2 V 53.2 V 53.2 V

工作温度(Max) 150 ℃ 150 ℃ 175 ℃

工作温度(Min) -65 ℃ -55 ℃ -65 ℃

电容 1190 pF - -

电路数 1 - -

针脚数 2 - -

正向电压 5 V - -

耗散功率 600 W - -

测试电流 1 mA - 1 mA

最大反向击穿电压 58.8 V - -

击穿电压 53.2 V - 53.2 V

工作结温 -65℃ ~ 150℃ - -65℃ ~ 175℃

最大正向浪涌电流（Ifsm） - - 100 A

正向电压(Max) - - 3.5 V

长度 - 5.59 mm 5.59 mm

宽度 - 3.94 mm 3.94 mm

高度 - 2.44 mm 2.44 mm

封装 DO-214AA-2 DO-214AA-2 DO-214AA

工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -65℃ ~ 175℃ (TJ)

产品生命周期 Active Obsolete Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 2016/06/20 - -

ECCN代码 - - EAR99
