P6SMB56A

P6SMB56A

数据手册.pdf
Littelfuse(力特) 分立器件

P6SMB 系列 56 V 600 W 单向 瞬态电压抑制器 -DO-214AA

77V 夹子 7.9A Ipp TVS - 表面贴装型 DO-214AA（SMBJ）


得捷:
TVS DIODE 47.8VWM 77VC DO214AA


立创商城:
单向 Vrwm:47.8V 600W


贸泽:
ESD 抑制器/TVS 二极管 600W 56V 5% Uni-Directional


艾睿:
Diode TVS Single Uni-Dir 47.8V 600W 2-Pin SMB T/R


Chip1Stop:
Diode TVS Single Uni-Dir 47.8V 600W 2-Pin SMB T/R


TME:
Diode: transil; 600W; 56V; 7.9A; unidirectional; ±5%; DO214AA


Verical:
TVS Diode Single Uni-Dir 47.8V 600W 2-Pin SMB T/R


Newark:
# LITTELFUSE  P6SMB56A  TVS DIODE, 600W, 47.8V, UNIDIR, DO-214AA New


P6SMB56A中文资料参数规格
技术参数

工作电压 47.8 V

电容 1190 pF

击穿电压 56 V

电路数 1

针脚数 2

正向电压 5 V

耗散功率 600 W

钳位电压 77 V

测试电流 1 mA

最大反向击穿电压 58.8 V

脉冲峰值功率 600 W

最小反向击穿电压 53.2 V

击穿电压 53.2 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA-2

外形尺寸

封装 DO-214AA-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Safety, 安全, 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2016/06/20

P6SMB56A引脚图与封装图
P6SMB56A引脚图

P6SMB56A引脚图

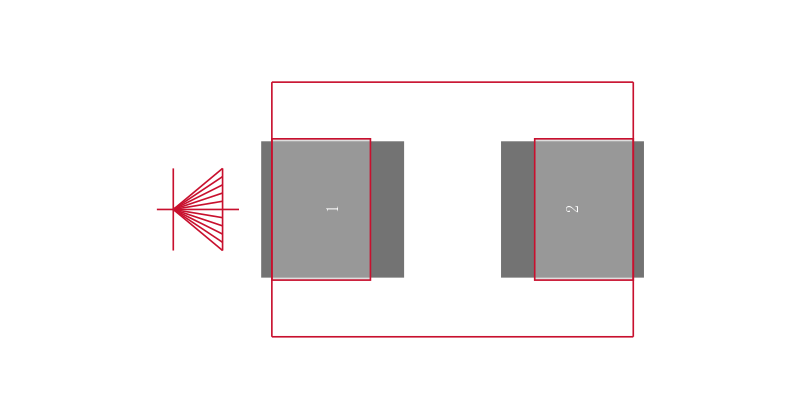

P6SMB56A封装图

P6SMB56A封装图

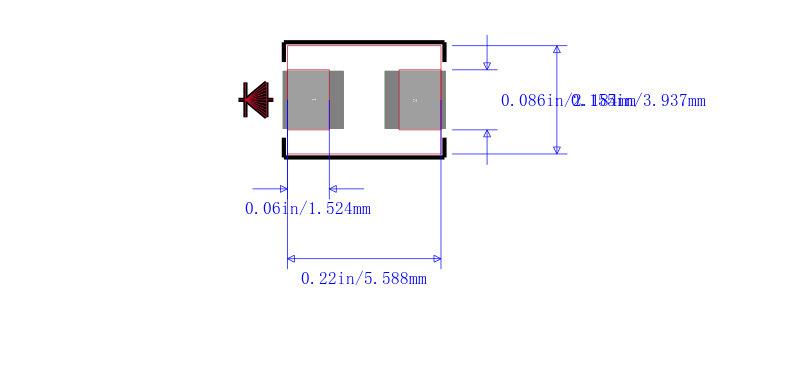

P6SMB56A封装焊盘图

P6SMB56A封装焊盘图

在线购买P6SMB56A
型号 制造商 描述 购买
P6SMB56A Littelfuse 力特 P6SMB 系列 56 V 600 W 单向 瞬态电压抑制器 -DO-214AA 搜索库存
替代型号P6SMB56A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： P6SMB56A

品牌： Littelfuse 力特

封装： SMB

当前型号

P6SMB 系列 56 V 600 W 单向 瞬态电压抑制器 -DO-214AA

当前型号

型号： P6SMB56CA

品牌： 力特

封装： SMB

完全替代

瞬态电压抑制二极管 Transient Voltage Suppression Diodes

P6SMB56A和P6SMB56CA的区别

型号： P6SMB56AT3G

品牌： 力特

封装： DO-214AA

完全替代

600W 齐纳表面安装瞬态电压抑制器，P6SMB 系列（双向）### 瞬态电压抑制器，On Semiconductor

P6SMB56A和P6SMB56AT3G的区别

型号： P6SMBJ56A

品牌： 力特

封装： DO-214 56V 600W

类似代替

硅雪崩二极管 - 600W表面贴装瞬态电压抑制器 Silicon Avalanche Diodes - 600W Surface Mount Transient Voltage Suppressors

P6SMB56A和P6SMBJ56A的区别
