TLW-104-05-G-D、TLW-104-05-T-D、2213S-08G对比区别

高亮显示差异参数

型号 TLW-104-05-G-D TLW-104-05-T-D 2213S-08G

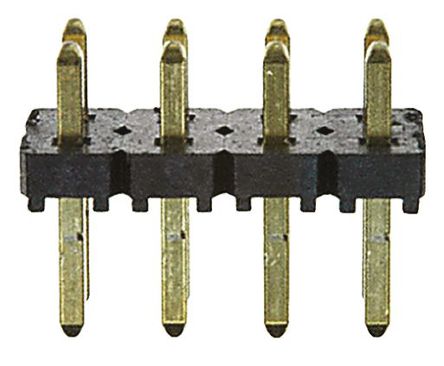

描述 SAMTEC  TLW-104-05-G-D  板至板连接, 双路, TLW系列, 8 触点, 针座, 2.54 mm, 通孔安装, 2 排Conn Unshrouded Header HDR 8POS 2.54mm Solder ST Thru-HoleMULTICOMP  2213S-08G  板至板连接, 垂直, 2213S系列, 8 触点, 针座, 2.54 mm, 通孔安装, 2 排

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) Multicomp

分类 板对板连接器插头插座板对板连接器

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.54 mm 2.54 mm -

触点数 8 8 8

极性 Male Male Male

触点电镀 Gold Tin Gold

额定电流 5.2A/触头 5.2A/触头 3 A

排数 2 2 2

针脚数 8 8 -

额定电流(Max) 5.2A/触头 - -

工作温度(Max) 105 ℃ - 105 ℃

工作温度(Min) -55 ℃ - -40 ℃

额定电压(AC) - - 250 V

绝缘电阻 - - 1000 MΩ

易燃性等级 - - UL 94 V-0

接触电阻 - - 20 mΩ

长度 10.16 mm 10.2 mm -

宽度 5.03 mm 5.03 mm -

高度 4.19 mm 1.52 mm -

引脚间距 2.54 mm 2.54 mm -

外壳颜色 Black Black -

颜色 Black Black -

触点材质 Phosphor Bronze Phosphor Bronze Copper Alloy

工作温度 -55℃ ~ 125℃ -55℃ ~ 105℃ -

外壳材质 Plastic Plastic -

产品生命周期 Active Active -

包装方式 Bulk Bulk -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free -

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2015/06/15 - 2015/12/17
