TLW-104-05-T-D
数据手册.pdfSamtec(申泰电子)
连接器与适配器
TLW-104-05-T-D中文资料参数规格
技术参数
触点数 8
极性 Male
触点电镀 Tin
额定电流 5.2A/触头
排数 2
针脚数 8
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 10.2 mm
宽度 5.03 mm
高度 1.52 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TLW-104-05-T-D引脚图与封装图
TLW-104-05-T-D引脚图

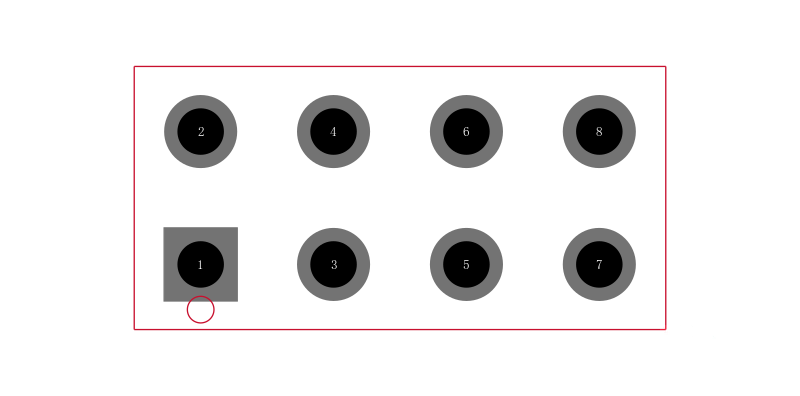

TLW-104-05-T-D封装焊盘图
在线购买TLW-104-05-T-D
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLW-104-05-T-D | Samtec 申泰电子 | Conn Unshrouded Header HDR 8POS 2.54mm Solder ST Thru-Hole | 搜索库存 |
替代型号TLW-104-05-T-D
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLW-104-05-T-D 品牌： Samtec 申泰电子 封装： Male 8Position | 当前型号 | Conn Unshrouded Header HDR 8POS 2.54mm Solder ST Thru-Hole | 当前型号 |
| 型号： TLW-104-05-G-D 品牌： 申泰电子 封装： Male 8Contact 8Position | 功能相似 | SAMTEC TLW-104-05-G-D 板至板连接, 双路, TLW系列, 8 触点, 针座, 2.54 mm, 通孔安装, 2 排 | TLW-104-05-T-D和TLW-104-05-G-D的区别 |
